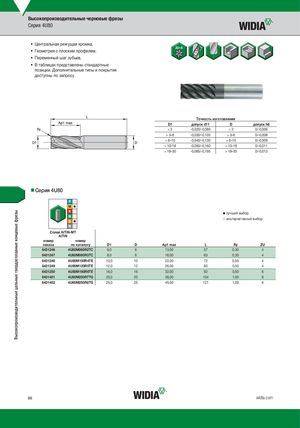

Высокопроизводительные черновые фрезы Серия 4U80 • Центральная режущая кромка.  • Геометрия с плоским профилем.  • Переменный шаг зубьев.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Точность изготовления D1 допуск d11 D допуск h6 ≤3 -0,020/-0,080 ≤3 0/-0,006 > 3–6 -0,030/-0,105 > 3–6 0/-0,008 > 6–10 -0,040/-0,130 > 6–10 0/-0,009 > 10–18 -0,050/-0,160 > 10–18 0/-0,011 > 18–30 -0,065/-0,195 > 18–30 0/-0,013 nnСерия 4U80 ˜ лучший выбор ™ альтернативный выбор СплAаlвTiANl-TMiNT-MT AlTiN номер номер заказа по каталогу D1 D Ap1 max L Re ZU 6431246 4U80M060R2TC 6,0 6 13,00 57 0,30 4 6431247 4U80M080R3TC 8,0 8 16,00 63 0,30 4 6431248 4U80M100R4TE 10,0 10 22,00 72 0,50 4 6431249 4U80M120R5TE 12,0 12 26,00 83 0,50 4 6431250 4U80M160R6TE 16,0 16 32,00 92 0,50 6 6431401 4U80M200R7TG 20,0 20 38,00 104 1,00 6 6431402 4U80M250R8TG 25,0 25 45,00 121 1,00 6 88 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
