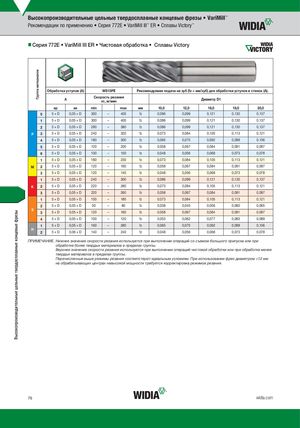

Каталог Widia цельные концевые фрезы - страница 76

Высокопроизводительные цельные твердосплавные концевые фрезы Группа материалов Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Рекомендации по применению • Серия 772E • VariMill III™ ER • Сплавы Victory™ nnСерия 772E • VariMill III ER • Чистовая обработка • Сплавы Victory Обработка уступов (A) WS15PE Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). A Скорость резанияvc, м/мин Диаметр D1 ap ae min max мм 10,0 12,0 16,0 18,0 20,0 0 5×D 0,05 × D 300 – 400 fz 0,086 0,099 0,121 0,130 0,137 1 5×D 0,05 × D 300 – 400 fz 0,086 0,099 0,121 0,130 0,137 2 5×D 0,05 × D 280 – 380 fz 0,086 0,099 0,121 0,130 0,137 P 3 5×D 0,05 × D 240 – 320 fz 0,073 0,084 0,105 0,113 0,121 4 5×D 0,05 × D 180 – 300 fz 0,065 0,075 0,092 0,099 0,106 5 5×D 0,05 × D 120 – 200 fz 0,058 0,067 0,084 0,091 0,097 6 5×D 0,05 × D 100 – 150 fz 0,048 0,056 0,068 0,073 0,078 1 5×D 0,05 × D 180 – 230 fz 0,073 0,084 0,105 0,113 0,121 M 2 5×D 0,05 × D 120 – 160 fz 0,058 0,067 0,084 0,091 0,097 3 5×D 0,05 × D 120 – 140 fz 0,048 0,056 0,068 0,073 0,078 1 5×D 0,05 × D 240 – 300 fz 0,086 0,099 0,121 0,130 0,137 K 2 5×D 0,05 × D 220 – 280 fz 0,073 0,084 0,105 0,113 0,121 3 5×D 0,05 × D 220 – 260 fz 0,058 0,067 0,084 0,091 0,097 1 5×D 0,05 × D 100 – 180 fz 0,073 0,084 0,105 0,113 0,121 2 5×D 0,05 × D 50 – 80 fz 0,038 0,045 0,056 0,060 0,065 S 3 5×D 0,05 × D 120 – 160 fz 0,058 0,067 0,084 0,091 0,097 4 5×D 0,05 × D 100 – 120 fz 0,053 0,062 0,077 0,083 0,089 1 5×D 0,05 × D 160 – 280 fz 0,065 0,075 0,092 0,099 0,106 H 2 5×D 0,06 × D 140 – 240 fz 0,048 0,056 0,068 0,073 0,078 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. 76 widia.com
