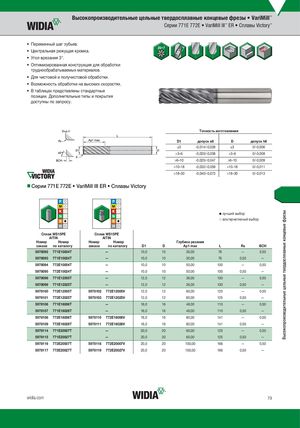

Каталог Widia цельные концевые фрезы - страница 73

Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серии 771E 772E • VariMill III™ ER • Сплавы Victory™ • Переменный шаг зубьев.   • Центральная режущая кромка.  • Угол врезания 3°.   • Оптимизированная конструкция для обработки труднообрабатываемых материалов.   • Для чистовой и получистовой обработки.   • Возможность обработки на высоких скоростях.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Вид X Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерии 771E 772E • VariMill III ER • Сплавы Victory ˜ лучший выбор ™ альтернативный выбор СплWавP1W5SP1E5PE СплWавP1W5SP1E5PE AlTiN AlTiN Номер Номер Номер Номер Глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L Re BCH 5978092 771E10004T — 10,0 10 30,00 76 — 0,50 5978093 771E10024T — 10,0 10 30,00 76 0,50 — 5978094 772E10004T — 10,0 10 50,00 100 — 0,50 5978095 772E10024T — 10,0 10 50,00 100 0,50 — 5978098 771E12005T — 12,0 12 36,00 100 — 0,50 5978099 771E12025T — 12,0 12 36,00 100 0,50 — 5978100 772E12005T 5978102 772E12005V 12,0 12 60,00 125 — 0,50 5978101 772E12025T 5978103 772E12025V 12,0 12 60,00 125 0,50 — 5978106 771E16006T — 16,0 16 48,00 110 — 0,50 5978107 771E16026T — 16,0 16 48,00 110 0,50 — 5978108 772E16006T 5978110 772E16006V 16,0 16 80,00 141 — 0,50 5978109 772E16026T 5978111 772E16026V 16,0 16 80,00 141 0,50 — 5978114 771E20007T — 20,0 20 60,00 125 — 0,50 5978115 771E20027T — 20,0 20 60,00 125 0,50 — 5978116 772E20007T 5978118 772E20007V 20,0 20 100,00 166 — 0,50 5978117 772E20027T 5978119 772E20027V 20,0 20 100,00 166 0,50 — widia.com 73 Высокопроизводительные цельные твердосплавные концевые фрезы
