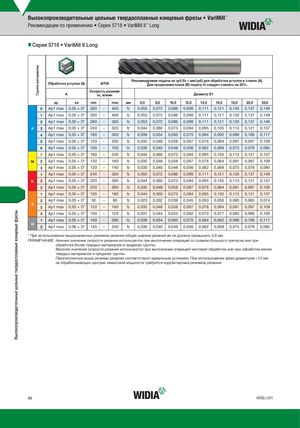

Каталог Widia цельные концевые фрезы - страница 66

Высокопроизводительные цельные твердосплавные концевые фрезы Группа материалов Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Рекомендации по применению • Серия 5718 • VariMill II™ Long nnСерия 5718 • VariMill II Long Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Обработка уступов (A) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость резания A vc, м/мин Диаметр D1 ap ae min max мм 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 Ap1 max 0,05 × D* 300 – 400 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 1 Ap1 max 0,05 × D* 300 – 400 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 2 Ap1 max 0,05 × D* 280 – 380 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 P 3 Ap1 max 0,05 × D* 240 – 320 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 4 Ap1 max 0,05 × D* 180 – 300 fz 0,039 0,054 0,065 0,075 0,084 0,092 0,099 0,106 0,117 5 Ap1 max 0,05 × D* 120 – 200 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 6 Ap1 max 0,05 × D* 100 – 150 fz 0,030 0,040 0,048 0,056 0,062 0,068 0,073 0,078 0,085 1 Ap1 max 0,05 × D* 180 – 230 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 M 2 Ap1 max 0,05 × D* 120 – 160 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 3 Ap1 max 0,05 × D* 120 – 140 fz 0,030 0,040 0,048 0,056 0,062 0,068 0,073 0,078 0,085 1 Ap1 max 0,05 × D* 240 – 300 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 K 2 Ap1 max 0,05 × D* 220 – 280 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 3 Ap1 max 0,05 × D* 220 – 260 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 1 Ap1 max 0,05 × D* 100 – 180 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 2 Ap1 max 0,05 × D* 50 – 80 fz 0,023 0,032 0,038 0,045 0,050 0,056 0,060 0,065 0,074 S 3 Ap1 max 0,05 × D* 120 – 160 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 4 Ap1 max 0,05 × D* 100 – 120 fz 0,031 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100 1 Ap1 max 0,05 × D* 160 – 280 fz 0,039 0,054 0,065 0,075 0,084 0,092 0,099 0,106 0,117 H 2 Ap1 max 0,06 × D* 140 – 240 fz 0,030 0,040 0,048 0,056 0,062 0,068 0,073 0,078 0,085 * При использовании вышеуказанных режимов резания общая ширина резания ae не должна превышать 0,8 мм. ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. 66 widia.com
