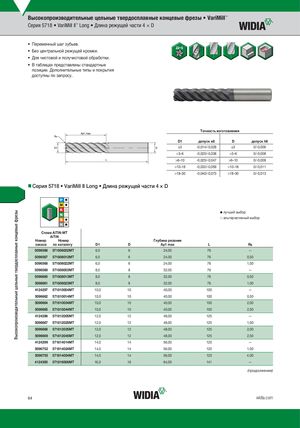

Каталог Widia цельные концевые фрезы - страница 64

Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 5718 • VariMill II™ Long • Длина режущей части 4 × D • П еременный шаг зубьев.   • Б ез центральной режущей кромки.  • Д ля чистовой и получистовой обработки.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 5718 • VariMill II Long • Длина режущей части 4 × D ˜ лучший выбор ™ альтернативный выбор СплAаlвTiANl-TMiNT-MT AlTiN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L Re 5096566 571806002MT 6,0 6 24,00 76 — 5096567 571806012MT 6,0 6 24,00 76 0,50 5096568 571806022MT 6,0 6 24,00 76 1,00 5096569 571808003MT 8,0 8 32,00 76 — 5096660 571808013MT 8,0 8 32,00 76 0,50 5096661 571808023MT 8,0 8 32,00 76 1,00 4124297 571810004MT 10,0 10 40,00 100 — 5096662 571810014MT 10,0 10 40,00 100 0,50 5096664 571810034MT 10,0 10 40,00 100 2,00 5096665 571810044MT 10,0 10 40,00 100 2,50 4124298 571812005MT 12,0 12 48,00 125 — 5096667 571812025MT 12,0 12 48,00 125 1,00 5096668 571812035MT 12,0 12 48,00 125 2,00 5096669 571812045MT 12,0 12 48,00 125 2,50 4124299 571814014MT 14,0 14 56,00 120 — 5096752 571814024MT 14,0 14 56,00 120 1,00 5096755 571814054MT 14,0 14 56,00 120 4,00 4124300 571816006MT 16,0 16 64,00 141 — (продолжение) 64 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
