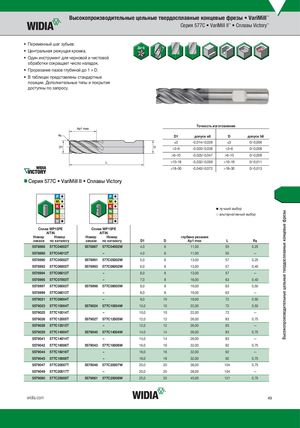

Каталог Widia цельные концевые фрезы - страница 49

Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 577C • VariMill II™ • Сплавы Victory™ • Переменный шаг зубьев.   • Центральная режущая кромка.  • Один инструмент для черновой и чистовой обработки сокращает число наладок.   • Прорезание пазов глубиной до 1 × D.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 577C • VariMill II • Сплавы Victory ˜ лучший выбор ™ альтернативный выбор СплWавP1W5PP1E5PE СплWавP1W5P1E5PE AlTiN AlTiN Номер Номер Номер Номер глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L Re 5578866 577C04002T 5578867 577C04002W 4,0 6 11,00 55 0,25 5578868 577C04012T – 4,0 6 11,00 55 — 5578990 577C05002T 5578991 577C05002W 5,0 6 13,00 57 0,25 5578992 577C06002T 5578993 577C06002W 6,0 6 13,00 57 0,40 5578994 577C06012T – 6,0 6 13,00 57 — 5578995 577C07003T – 7,0 8 16,00 63 0,40 5578997 577C08003T 5578998 577C08003W 8,0 8 19,00 63 0,50 5578999 577C08013T – 8,0 8 19,00 63 — 5579021 577C09004T – 9,0 10 19,00 72 0,50 5579023 577C10004T 5579024 577C10004W 10,0 10 22,00 72 0,50 5579025 577C10014T – 10,0 10 22,00 72 — 5579026 577C12005T 5579027 577C12005W 12,0 12 26,00 83 0,75 5579028 577C12015T – 12,0 12 26,00 83 — 5579029 577C14004T 5579040 577C14004W 14,0 14 26,00 83 0,75 5579041 577C14014T – 14,0 14 26,00 83 — 5579042 577C16006T 5579043 577C16006W 16,0 16 32,00 92 0,75 5579044 577C16016T – 16,0 16 32,00 92 — 5579045 577C18008T – 18,0 18 32,00 92 0,75 5579047 577C20007T 5579048 577C20007W 20,0 20 38,00 104 0,75 5579049 577C20017T – 20,0 20 38,00 104 — 5579060 577C25008T 5579061 577C25008W 25,0 25 45,00 121 0,75 widia.com 49 Высокопроизводительные цельные твердосплавные концевые фрезы
