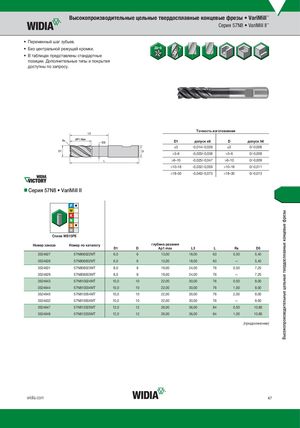

Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 57N8 • VariMill II™ • Переменный шаг зубьев.  •  Без центральной режущей кромки.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 57N8 • VariMill II Сплав WS15PE Номер заказа Номер по каталогу глубина резания D1 D Ap1 max L3 L Re D3 3524627 57N806022MT 6,0 6 13,00 18,00 63 0,50 5,40 3524626 57N806002MT 6,0 6 13,00 18,00 63 — 5,40 3524631 57N808023MT 8,0 8 19,00 24,00 76 0,50 7,20 3524629 57N808003MT 8,0 8 19,00 24,00 76 — 7,20 3524643 57N810024MT 10,0 10 22,00 30,00 76 0,50 9,00 3524644 57N810034MT 10,0 10 22,00 30,00 76 1,00 9,00 3524645 57N810054MT 10,0 10 22,00 30,00 76 2,00 9,00 3524632 57N810004MT 10,0 10 22,00 30,00 76 — 9,00 3524647 57N812025MT 12,0 12 26,00 36,00 84 0,50 10,80 3524648 57N812035MT 12,0 12 26,00 36,00 84 1,00 10,80 (продолжение) widia.com 47 Высокопроизводительные цельные твердосплавные концевые фрезы
