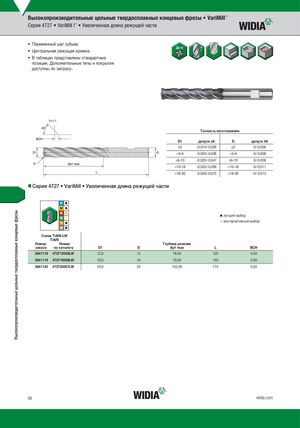

Каталог Widia цельные концевые фрезы - страница 32

Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 4727 • VariMill I™ • Увеличенная длина режущей части • П еременный шаг зубьев.   • Ц ентральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Вид Х Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 4727 • VariMill • Увеличенная длина режущей части ˜ лучший выбор ™ альтернативный выбор СплTаiвAlTNiA-LlNW-LW TiAlN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L BCH 3641118 472712005LW 12,0 12 76,00 125 0,50 3641119 472716006LW 16,0 16 76,00 150 0,50 3641120 472720007LW 20,0 20 102,00 175 0,50 32 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
