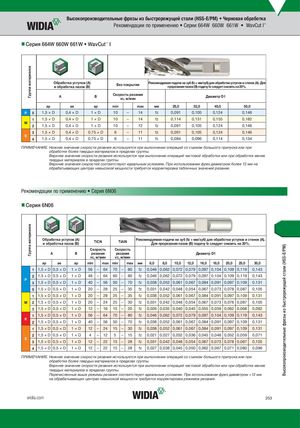

Каталог Widia цельные концевые фрезы - страница 253

Группа материаловГруппа материалов Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM) Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM) • Черновая обработка Рекомендации по применению • Серии 664W 660W 661W • WavCut I™ nnСерия 664W 660W 661W • WavCut™ I Обработка уступов (A)и обработка пазов (B)Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Дляпрорезания пазов (B) подачу fz следует снизить на 20%. A B Скорость резанияvc, м/мин Диаметр D1 ap ae ap min max мм 25,0 32,0 40,0 50,0 P 5 1,5 × D 0,4 × D 1×D 10 – 14 fz 0,091 0,105 0,124 0,146 1 1,5 × D 0,4 × D 1×D 10 – 14 fz 0,114 0,131 0,155 0,182 M 2 1,5 × D 0,4 × D 1×D 10 – 12 fz 0,091 0,105 0,124 0,146 3 1,5 × D 0,4 × D 0,75 × D 6 – 11 fz 0,091 0,105 0,124 0,146 S 4 1,5 × D 0,4 × D 0,75 × D 6 – 11 fz 0,084 0,096 0,114 0,134 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Рекомендации по применению • Серия 6N06 nnСерия 6N06 Обработка уступов (A)и обработка пазов (B)TiCNTiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Скорость A B резания резания Диаметр D1 vc, м/мин vc, м/мин ap ae ap min max min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 30,0 1 1,5 × D 0,5 × D 1×D 56 – 64 70 – 80 fz 0,046 0,062 0,072 0,079 0,097 0,104 0,109 0,119 0,143 2 1,5 × D 0,5 × D 1×D 48 – 64 60 – 80 fz 0,046 0,062 0,072 0,079 0,097 0,104 0,109 0,119 0,143 P 3 1,5 × D 0,5 × D 1×D 40 – 56 50 – 70 fz 0,038 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,131 5 1,5 × D 0,5 × D 1×D 20 – 28 25 – 35 fz 0,031 0,042 0,048 0,054 0,067 0,073 0,078 0,087 0,105 1 1,5 × D 0,5 × D 1×D 20 – 28 25 – 35 fz 0,038 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,131 M 2 1,5 × D 0,5 × D 1×D 20 – 24 25 – 30 fz 0,031 0,042 0,048 0,054 0,067 0,073 0,078 0,087 0,105 3 1,5 × D 0,5 × D 1×D 12 – 16 15 – 20 fz 0,026 0,035 0,040 0,045 0,055 0,059 0,062 0,068 0,082 1 1,5 × D 0,5 × D 1×D 56 – 64 70 – 80 fz 0,046 0,062 0,072 0,079 0,097 0,104 0,109 0,119 0,143 K 2 1,5 × D 0,5 × D 1×D 40 – 56 50 – 70 fz 0,038 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,131 1 1,5 × D 0,5 × D 1×D 12 – 24 15 – 30 fz 0,038 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,131 2 1,5 × D 0,5 × D 1×D 4 – 12 5 – 15 fz 0,021 0,027 0,032 0,036 0,045 0,048 0,052 0,059 0,071 S 3 1,5 × D 0,5 × D 1×D 12 – 22 15 – 28 fz 0,031 0,042 0,048 0,054 0,067 0,073 0,078 0,087 0,105 4 1,5 × D 0,5 × D 1×D 12 – 22 15 – 28 fz 0,027 0,038 0,045 0,050 0,062 0,067 0,071 0,080 0,096 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com 253
