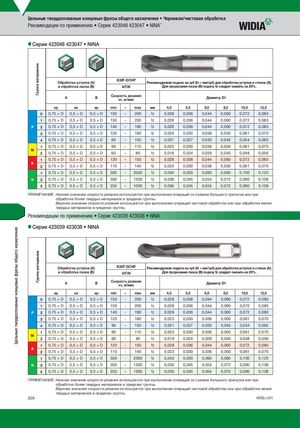

Каталог Widia цельные концевые фрезы - страница 200

Цельные твердосплавные концевые фрезы общего назначения Группа материаловГруппа материалов Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Рекомендации по применению • Серии 423048 423047 • NINA™ nnСерии 423048 423047 • NINA Обработка уступов (A) K30F-DCHP Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. A B Скорость резанияvc, м/мин Диаметр D1 ap ae ap min – max мм 4,0 5,0 6,0 8,0 10,0 12,0 0 0,75 × D 0,5 × D 0,5 × D 150 – 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 1 0,75 × D 0,5 × D 0,5 × D 150 – 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 P 2 0,75 × D 0,5 × D 0,5 × D 140 – 190 fz 0,028 0,036 0,044 0,060 0,072 0,083 3 0,75 × D 0,5 × D 0,5 × D 120 – 160 fz 0,023 0,030 0,036 0,050 0,061 0,070 4 0,75 × D 0,5 × D 0,5 × D 90 – 150 fz 0,021 0,027 0,033 0,045 0,054 0,062 1 0,75 × D 0,5 × D 0,5 × D 90 – 115 fz 0,023 0,030 0,036 0,050 0,061 0,070 M 2 0,75 × D 0,5 × D 0,5 × D 60 – 80 fz 0,019 0,024 0,029 0,040 0,048 0,056 1 0,75 × D 0,5 × D 0,5 × D 120 – 150 fz 0,028 0,036 0,044 0,060 0,072 0,083 K 2 0,75 × D 0,5 × D 0,5 × D 110 – 140 fz 0,023 0,030 0,036 0,050 0,061 0,070 1 0,75 × D 0,5 × D 0,5 × D 500 – 2000 fz 0,040 0,050 0,060 0,080 0,100 0,120 N 2 0,75 × D 0,5 × D 0,5 × D 500 – 1500 fz 0,036 0,045 0,054 0,072 0,090 0,108 5 0,75 × D 0,5 × D 0,5 × D 250 – 1000 fz 0,036 0,045 0,054 0,072 0,090 0,108 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Рекомендации по применению • Серии 423039 423038 • NINA nnСерии 423039 423038 • NINA Обработка уступов (A) K30F-DCHP Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. A B Скорость резанияvc, м/мин Диаметр D1 ap ae ap min – max мм 4,0 5,0 6,0 8,0 10,0 12,0 0 0,75 × D 0,5 × D 0,5 × D 150 - 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 1 0,75 × D 0,5 × D 0,5 × D 150 - 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 P 2 0,75 × D 0,5 × D 0,5 × D 140 - 190 fz 0,028 0,036 0,044 0,060 0,072 0,083 3 0,75 × D 0,5 × D 0,5 × D 120 - 160 fz 0,023 0,030 0,036 0,050 0,061 0,070 4 0,75 × D 0,5 × D 0,5 × D 90 – 150 fz 0,021 0,027 0,033 0,045 0,054 0,062 1 0,75 × D 0,5 × D 0,5 × D 90 - 115 fz 0,023 0,030 0,036 0,050 0,061 0,070 M 2 0,75 × D 0,5 × D 0,5 × D 60 - 80 fz 0,019 0,024 0,029 0,040 0,048 0,056 1 0,75 × D 0,5 × D 0,5 × D 120 - 150 fz 0,028 0,036 0,044 0,060 0,072 0,083 K 2 0,75 × D 0,5 × D 0,5 × D 110 - 140 fz 0,023 0,030 0,036 0,050 0,061 0,070 1 0,75 × D 0,5 × D 0,5 × D 500 - 2000 fz 0,040 0,050 0,060 0,080 0,100 0,120 N 2 0,75 × D 0,5 × D 0,5 × D 500 – 1500 fz 0,036 0,045 0,054 0,072 0,090 0,108 5 0,75 × D 0,5 × D 0,5 × D 250 – 1000 fz 0,036 0,045 0,054 0,072 0,090 0,108 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. 200 widia.com
