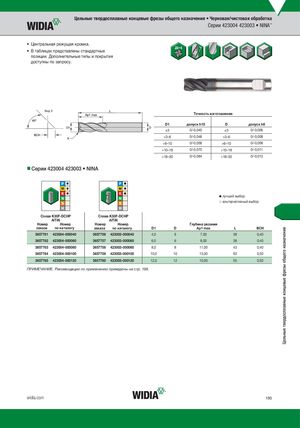

Каталог Widia цельные концевые фрезы - страница 195

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Серии 423004 423003 • NINA™ • Центральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Вид X Tочность изготовления D1 допуск h10 D допуск h6 ≤3 0/-0,040 ≤3 0/-0,006 >3–6 0/-0,048 >3–6 0/-0,008 >6–10 0/-0,058 >6–10 0/-0,009 >10–18 0/-0,070 >10–18 0/-0,011 >18–30 0/-0,084 >18–30 0/-0,013 nnСерии 423004 423003 • NINA ˜ лучший выбор ™ альтернативный выбор CплKа3в0KF3-D0FC-HDPCHP CплKа3в0KF3-D0FC-HDPCHP AlTiN AlTiN Номер Номер Номер Номер Глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L BCH 3657761 423004-000040 3657756 423003-000040 4,0 6 7,00 38 0,40 3657762 423004-000060 3657757 423003-000060 6,0 6 8,00 38 0,40 3657763 423004-000080 3657758 423003-000080 8,0 8 11,00 43 0,40 3657764 423004-000100 3657759 423003-000100 10,0 10 13,00 50 0,50 3657765 423004-000120 3657760 423003-000120 12,0 12 15,00 55 0,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 199. widia.com 195 Цельные твердосплавные концевые фрезы общего назначения
