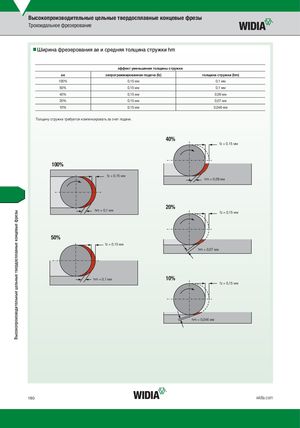

Высокопроизводительные цельные твердосплавные концевые фрезы Трохоидальное фрезерование nnШирина фрезерования ae и средняя толщина стружки hm эффект уменьшения толщины стружки ae запрограммированная подача (fz) толщина стружки (hm) 100% 0,15 мм 0,1 мм 50% 0,15 мм 0,1 мм 40% 0,15 мм 0,09 мм 20% 0,15 мм 0,07 мм 10% 0,15 мм 0,046 мм Толщину стружки требуется компенсировать за счет подачи. 40% fz = 0,15 мм 100% fz = 0,15 мм hm = 0,09 мм 20% hm = 0,1 мм fz = 0,15 мм 50% fz = 0,15 мм hm = 0,07 мм hm = 0,1 мм 10% fz = 0,15 мм hm = 0,046 мм 180 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
