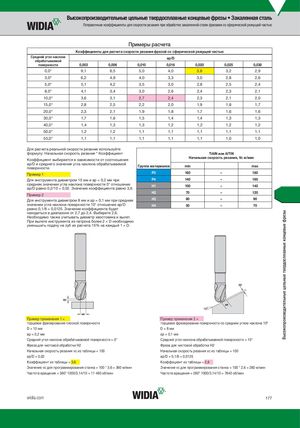

Каталог Widia цельные концевые фрезы - страница 177

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Поправочные коэффициенты для скорости резания при обработке закаленной стали фрезами со сферической режущей частью Примеры расчета Коэффициенты для расчета скорости резания фрезой со сферической режущей частью Средний угол наклона ap/D обрабатываемой поверхности 0,003 0,006 0,010 0,016 0,020 0,025 0,030 0,0° 9,1 6,5 5,0 4,0 3,6 3,2 2,9 3,0° 6,2 4,9 4,0 3,3 3,0 2,8 2,6 5,0° 5,1 4,2 3,5 3,0 2,8 2,5 2,4 8,0° 4,1 3,4 3,0 2,6 2,4 2,3 2,1 10,0° 3,6 3,1 2,7 2,4 2,3 2,1 2,0 15,0° 2,8 2,5 2,2 2,0 1,9 1,8 1,7 20,0° 2,3 2,1 1,9 1,8 1,7 1,6 1,6 30,0° 1,7 1,6 1,5 1,4 1,4 1,3 1,3 40,0° 1,4 1,3 1,3 1,2 1,2 1,2 1,2 50,0° 1,2 1,2 1,1 1,1 1,1 1,1 1,1 55,0° 1,1 1,1 1,1 1,1 1,1 1,0 1,0 Для расчета реальной скорости резания используйте формулу: Начальная скорость резания * Коэффициент TiAlN или AlTiN Коэффициент выбирается в зависимости от соотношения Начальная скорость резания, Vc м/мин ap/D и среднего значения угла наклона обрабатываемойповерхности. Группа материалов min max Пример 1 P3 160 – 180 Для инструмента диаметром 10 мм и ap = 0,2 мм при P4 140 – 160 среднем значении угла наклона поверхности 0° отношение H1 100 – 140 ap/D равно 0,2/10 = 0,02. Значение коэффициента равно 3,6. Пример 2 H2 70 – 120 Для инструмента диаметром 8 мм и ap = 0,1 мм при среднем H3 60 – 90 значении угла наклона поверхности 10° отношение ap/D H4 50 – 70 равно 0,1/8 = 0,0125. Значение коэффициента будет находиться в диапазоне от 2,7 до 2,4. Выберите 2,6. Необходимо также учитывать диаметр хвостовика и вылет. При вылете инструмента из патрона более 2 × D необходимо уменьшить подачу на зуб из расчета 15% на каждый 1 × D. Пример применения 1 = Пример применения 2 = торцевое фрезерование плоской поверхности торцевое фрезерование поверхности со средним углом наклона 10º D = 10 мм D = 8 мм ap = 0,2 мм ap = 0,1 мм Средний угол наклона обрабатываемой поверхности = 0° Средний угол наклона обрабатываемой поверхности = 10° Фреза для чистовой обработки H2 Фреза для чистовой обработки H2 Начальная скорость резания vc из таблицы = 100 Начальная скорость резания vc из таблицы = 100 ap/D = 0,02 ap/D = 0,1/8 = 0,0125 Коэффициент из таблицы = 3,6 Коэффициент из таблицы = 2,6 Значение vc для программирования станка = 100 * 3,6 = 360 м/мин Значение vc для программирования станка = 100 * 2,6 = 260 м/мин Частота вращения = 360* 1000/3,14/10 = 11 460 об/мин Частота вращения = 260* 1000/3,14/10 = 7640 об/мин widia.com 177 Высокопроизводительные цельные твердосплавные концевые фрезы
