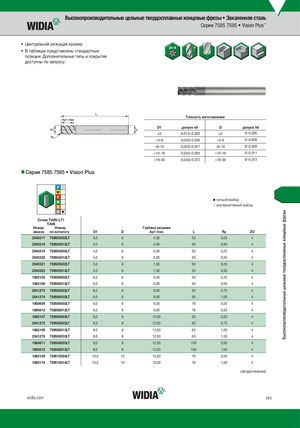

Каталог Widia цельные концевые фрезы - страница 161

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серии 7585 7595 • Vision Plus™ • Центральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерии 7585 7595 • Vision Plus ˜ лучший выбор ™ альтернативный выбор СплTаiAвlNTiA- lLNT-1LT1 TiAlN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L Re ZU 2540317 759503002LT 3,0 6 4,50 50 0,25 4 2540318 759503012LT 3,0 6 4,50 50 0,50 4 2540319 759504002LT 4,0 6 6,00 50 0,25 4 2540320 759504012LT 4,0 6 6,00 50 0,50 4 2540321 759505002LT 5,0 6 7,50 50 0,25 4 2540322 759505012LT 5,0 6 7,50 50 0,50 4 1862105 759506002LT 6,0 6 9,00 50 0,25 4 1862106 759506012LT 6,0 6 9,00 50 0,50 4 2541273 759506022LT 6,0 6 9,00 50 0,75 4 2541274 759506032LT 6,0 6 9,00 50 1,00 4 1860609 758506002LT 6,0 6 9,00 76 0,25 4 1860610 758506012LT 6,0 6 9,00 76 0,50 4 1862107 759508003LT 8,0 8 12,00 63 0,50 4 2541275 759508023LT 8,0 8 12,00 63 0,75 4 1862108 759508013LT 8,0 8 12,00 63 1,00 4 2541276 759508033LT 8,0 8 12,00 63 1,50 4 1860611 758508003LT 8,0 8 12,00 100 0,50 4 1860612 758508013LT 8,0 8 12,00 100 1,00 4 1862109 759510004LT 10,0 10 15,00 76 0,50 4 1862110 759510014LT 10,0 10 15,00 76 1,00 4 (продолжение) widia.com 161 Высокопроизводительные цельные твердосплавные концевые фрезы
