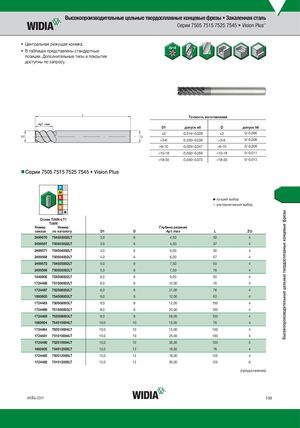

Каталог Widia цельные концевые фрезы - страница 159

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серии 7505 7515 7525 7545 • Vision Plus™ • Центральная режущая кромка.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  L Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 D1 D >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерии 7505 7515 7525 7545 • Vision Plus ˜ лучший выбор ™ альтернативный выбор СплTаiAвlNTiA- lLNT-1LT1 TiAlN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L ZU 2499570 754503002LT 3,0 6 4,50 50 4 2499567 750503002LT 3,0 6 4,50 57 4 2499571 754504002LT 4,0 6 6,00 50 4 2499568 750504002LT 4,0 6 6,00 57 4 2499572 754505002LT 5,0 6 7,50 50 4 2499569 750505002LT 5,0 6 7,50 76 4 1848805 754506002LT 6,0 6 9,00 50 4 1724468 751506002LT 6,0 6 15,00 76 4 1724487 752506002LT 6,0 6 21,00 76 4 1860603 754508003LT 8,0 8 12,00 63 4 1724463 750508003LT 8,0 8 12,00 100 4 1724469 751508003LT 8,0 8 20,00 100 4 1724489 752508003LT 8,0 8 28,00 100 4 1860604 754510004LT 10,0 10 15,00 76 4 1724464 750510004LT 10,0 10 15,00 100 4 1724481 751510004LT 10,0 10 25,00 100 5 1724490 752510004LT 10,0 10 35,00 100 5 1860605 754512005LT 12,0 12 18,00 76 4 1724465 750512005LT 12,0 12 18,00 125 4 1724482 751512005LT 12,0 12 30,00 125 6 (продолжение) widia.com 159 Высокопроизводительные цельные твердосплавные концевые фрезы
