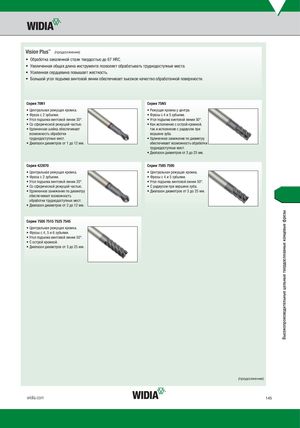

Каталог Widia цельные концевые фрезы - страница 145

Высокопроизводительные цельные твердосплавные концевые фрезы Vision Plus™ (продолжение) • Обработка закаленной стали твердостью до 67 HRC.   • Увеличенная общая длина инструмента позволяет обрабатывать труднодоступные места.   • Усиленная сердцевина повышает жесткость.   • Большой угол подъема винтовой линии обеспечивает высокое качество обработанной поверхности.  Серия 70N1 Серия 75N5 • Центральная режущая кромка. • Режущая кромка у центра. • Фреза с 2 зубьями. • Фрезы с 4 и 5 зубьями. • Угол подъема винтовой линии 30°. • Угол подъема винтовой линии 50°. • Со сферической режущей частью. • Как исполнение с острой кромкой, • Удлиненная шейка обеспечивает так и исполнение с радиусом при возможность обработки вершине зуба. труднодоступных мест. • Удлиненное занижение по диаметру • Диапазон диаметров от 1 до 12 мм. обеспечивает возможность обработки труднодоступных мест. • Диапазон диаметров от 3 до 25 мм. Серия 422870 Серии 7585 7595 • Центральная режущая кромка. • Центральная режущая кромка. • Фреза с 2 зубьями. • Фрезы с 4 и 5 зубьями. • Угол подъема винтовой линии 20°. • Угол подъема винтовой линии 50°. • Со сферической режущей частью. • С радиусом при вершине зуба. • Удлиненное занижение по диаметру • Диапазон диаметров от 3 до 25 мм. обеспечивает возможность обработки труднодоступных мест. • Диапазон диаметров от 2 до 12 мм. Серии 7505 7515 7525 7545 • Центральная режущая кромка. • Фрезы с 4, 5 и 6 зубьями. • Угол подъема винтовой линии 50°. • С острой кромкой. • Диапазон диаметров от 3 до 25 мм. (продолжение) widia.com 145
