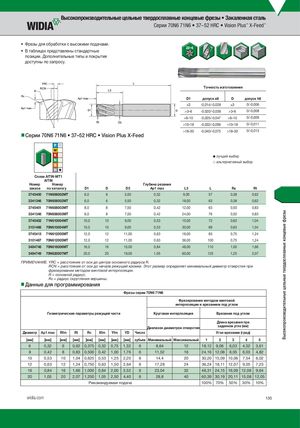

Каталог Widia цельные концевые фрезы - страница 135

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серии 70N6 71N6 • 37–52 HRC • Vision Plus™ X-Feed™ • Фрезы для обработки с высокими подачами.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерии 70N6 71N6 • 37–52 HRC • Vision Plus X-Feed ˜ лучший выбор ™ альтернативный выбор СплAаlвTAiANlTl-TiMNiNT-1MT1 Номер Номер Глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L Re Rt 3745400 71N606002MT 6,0 6 5,50 0,32 9,00 57 0,38 0,62 3341346 70N606002MT 6,0 6 5,50 0,32 18,00 63 0,38 0,62 3745401 71N608003MT 8,0 8 7,50 0,42 12,00 63 0,50 0,83 3341348 70N608003MT 8,0 8 7,50 0,42 24,00 76 0,50 0,83 3745402 71N610004MT 10,0 10 9,00 0,53 15,00 72 0,63 1,04 3101466 70N610004MT 10,0 10 9,00 0,53 30,00 89 0,63 1,04 3745413 71N612005MT 12,0 12 11,00 0,63 18,00 83 0,75 1,24 3101467 70N612005MT 12,0 12 11,00 0,63 36,00 100 0,75 1,24 3484748 70N616006MT 16,0 16 15,00 0,84 48,00 110 1,00 1,66 3484749 70N620007MT 20,0 20 19,00 1,05 60,00 125 1,25 2,07 ПРИМЕЧАНИЕ. YRC = расстояние от оси до центра основного радиуса R. RCN = расстояние от оси до начала режущей кромки. Этот размер определяет минимальный диаметр отверстия при фрезеровании методом винтовой интерполяции. R = основной радиус. Re = радиус cкругления вершины. nnДанные для программирования Фрезы cерии 70N6 71N6 Фрезерование методом винтовой интерполяции и врезанием под углом Геометрические параметры режущей части Круговая интерполяция Врезание под углом Длина врезания при Диапазон диаметров отверстия заданном угле (мм) Диаметр Ap1 max Rfm Rt Rc Xfm Yfm YD Число Угол врезания (град) [мм] [мм] [мм] [мм] [мм] [мм] [мм] [мм] зубьев Минимальный Максимальный 1 2 3 4 5 6 0,32 6 0,62 0,375 0,32 0,75 1,32 6 8,64 12 18,12 9,06 6,03 4,52 3,61 8 0,42 8 0,83 0,500 0,42 1,00 1,76 6 11,52 16 24,16 12,08 8,05 6,03 4,82 10 0,53 10 1,04 0,625 0,53 1,25 2,20 6 14,4 20 30,20 15,09 10,06 7,54 6,02 12 0,63 12 1,24 0,750 0,63 1,50 2,64 6 17,28 24 36,24 18,11 12,07 9,05 7,23 16 0,84 16 1,66 1,000 0,84 2,00 3,52 6 23,04 32 48,31 24,15 16,09 12,06 9,64 20 1,05 20 2,07 1,250 1,05 2,50 4,40 6 28,8 40 60,39 30,19 20,11 15,08 12,05 Рекомендуемая подача 100% 70% 50% 30% 10% widia.com 135 Высокопроизводительные цельные твердосплавные концевые фрезы
