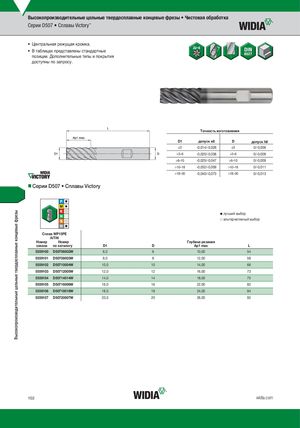

Каталог Widia цельные концевые фрезы - страница 102

Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка Серии D507 • Сплавы Victory™ • Ц ентральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерии D507 • Сплавы Victory ˜ лучший выбор ™ альтернативный выбор СплWавP1W5PP1E5PE AlTiN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L 5559100 D50706002W 6,0 6 10,00 54 5559101 D50708003W 8,0 8 12,00 58 5559102 D50710004W 10,0 10 14,00 66 5559103 D50712005W 12,0 12 16,00 73 5559104 D50714014W 14,0 14 18,00 75 5559105 D50716006W 16,0 16 22,00 82 5559106 D50718018W 18,0 18 24,00 84 5559107 D50720007W 20,0 20 26,00 92 102 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
