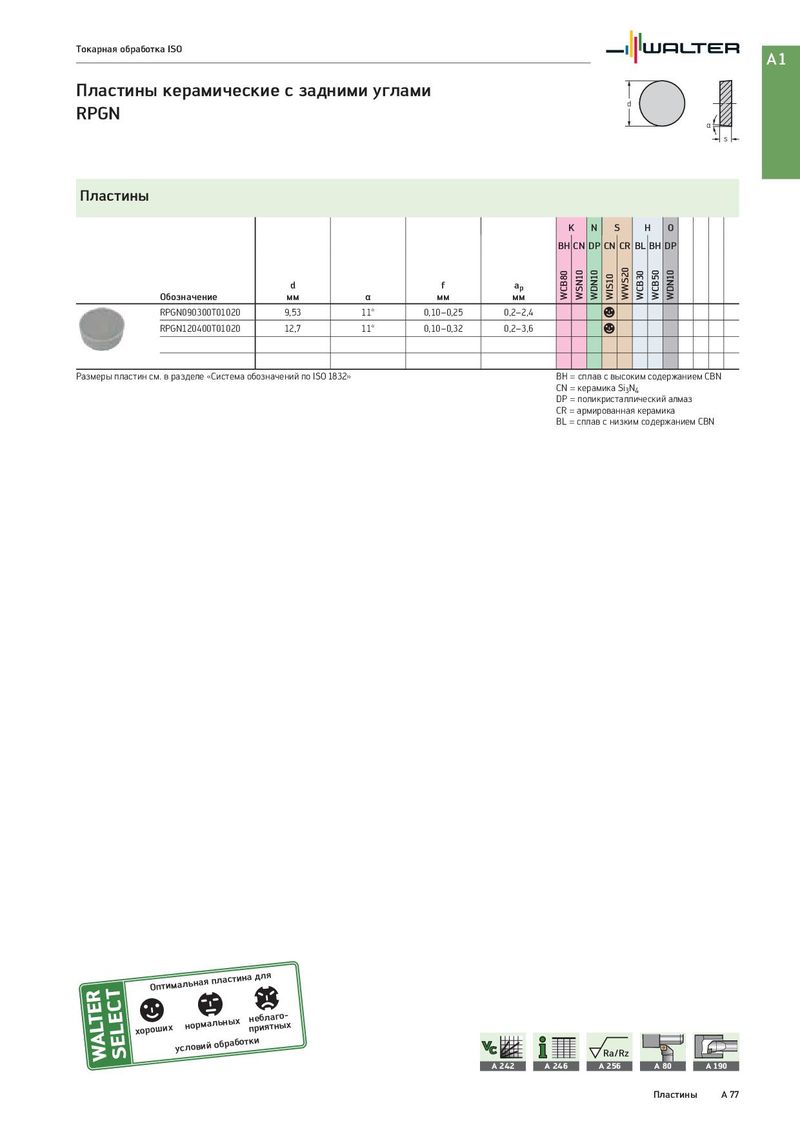

Общий каталог Walter 2017 - страница 93

Токарная обработка ISO A1 Пластины керамические с задними углами RPGN d α s Пластины K N S H O BH CN DP CN CR BL BH DP d f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм α мм мм RPGN090300T01020 9,53 11° 0,10–0,25 0,2–2,4 a RPGN120400T01020 12,7 11° 0,10–0,32 0,2–3,6 a Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки Ra/Rz A 242 A 246 A 256 A 80 A 190 Пластины A 77
