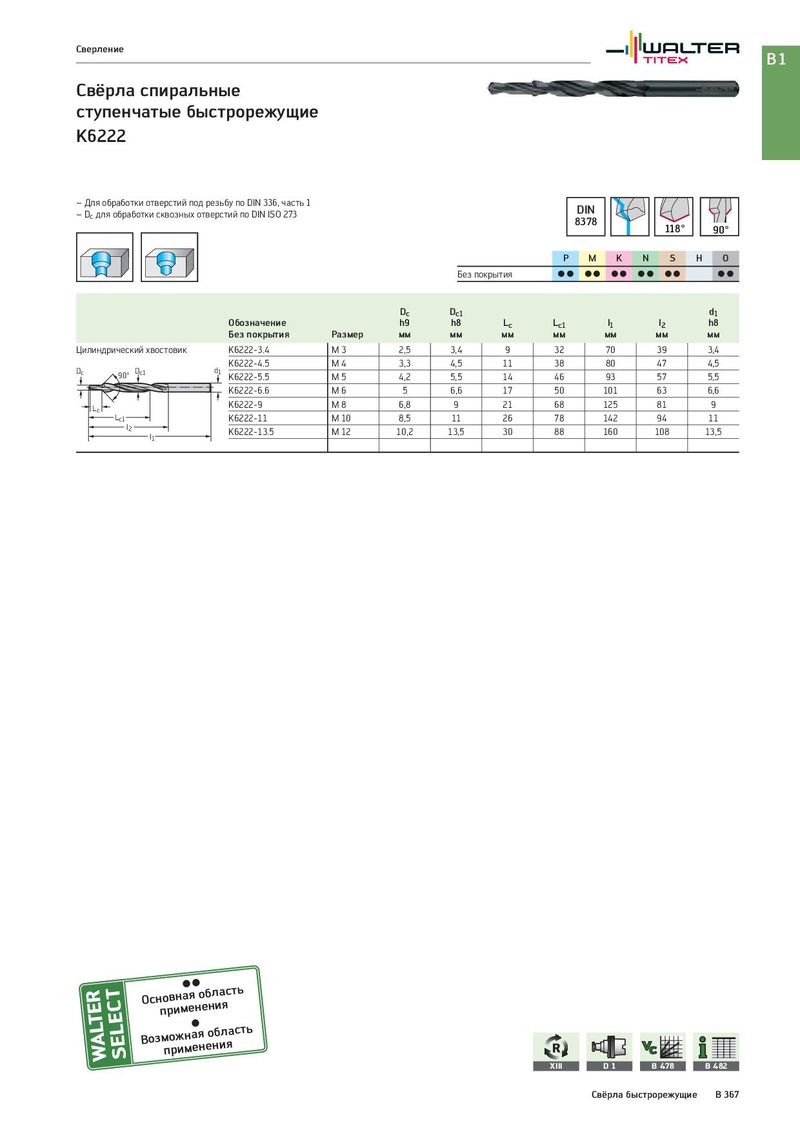

Сверление B1 Свёрла спиральные ступенчатые быстрорежущие K6222 – Для обработки отверстий под резьбу по DIN 336, часть 1 DIN – Dc для обработки сквозных отверстий по DIN ISO 273 8378 118° 90° P M K N S H O Без покрытия CC CC CC CC CC CC Dc Dc1 d1 Обозначение h9 h8 Lc Lc1 l1 l2 h8 Без покрытия Размер мм мм мм мм мм мм мм Цилиндрический хвостовик K6222-3.4 M3 2,5 3,4 9 32 70 39 3,4 d1 K6222-4.5 M4 3,3 4,5 11 38 80 47 4,5 Dc 90° Dc1 K6222-5.5 M5 4,2 5,5 14 46 93 57 5,5 K6222-6.6 M6 5 6,6 17 50 101 63 6,6 Lc K6222-9 M8 6,8 9 21 68 125 81 9 Lc1 K6222-11 M 10 8,5 11 26 78 142 94 11 l2 K6222-13.5 M 12 10,2 13,5 30 88 160 108 13,5 l1 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D1 B 478 B 482 Свёрла быстрорежущие B 367
