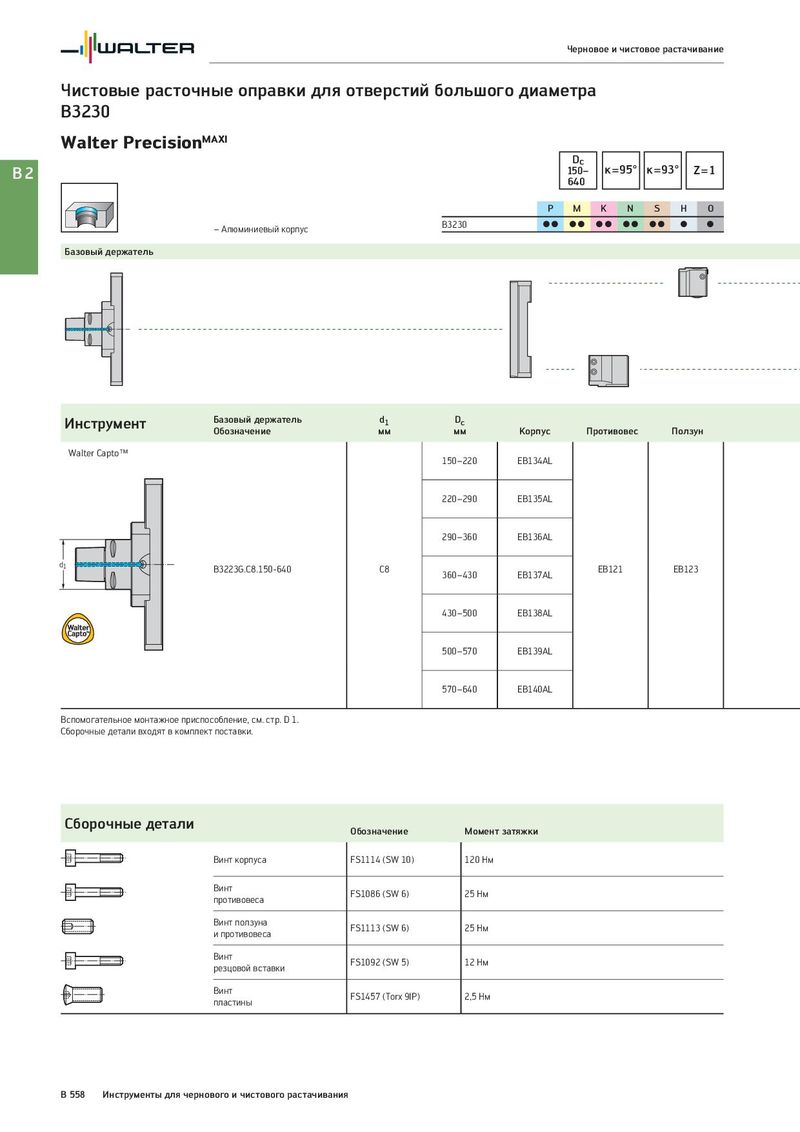

Черновое и чистовое растачивание Чистовые расточные оправки для отверстий большого диаметра B3230 Walter PrecisionMAXI Dc к=95° к=93° B2 150− Z=1 640 P M K N S H O – Алюминиевый корпус B3230 CC CC CC CC CC C C Базовый держатель Инструмент Базовый держатель d1 Dc Обозначение мм мм Корпус Противовес Ползун Walter Capto™ 150–220 EB134AL 220–290 EB135AL 290–360 EB136AL d1 B3223G.C8.150-640 C8 EB121 EB123 360–430 EB137AL 430–500 EB138AL 500–570 EB139AL 570–640 EB140AL Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали Обозначение Момент затяжки Винт корпуса FS1114 (SW 10) 120 Нм Винт FS1086 (SW 6) 25 Нм противовеса Винт ползуна FS1113 (SW 6) 25 Нм и противовеса Винт FS1092 (SW 5) 12 Нм резцовой вставки Винт FS1457 (Torx 9IP) 2,5 Нм пластины B 558 Инструменты для чернового и чистового растачивания
