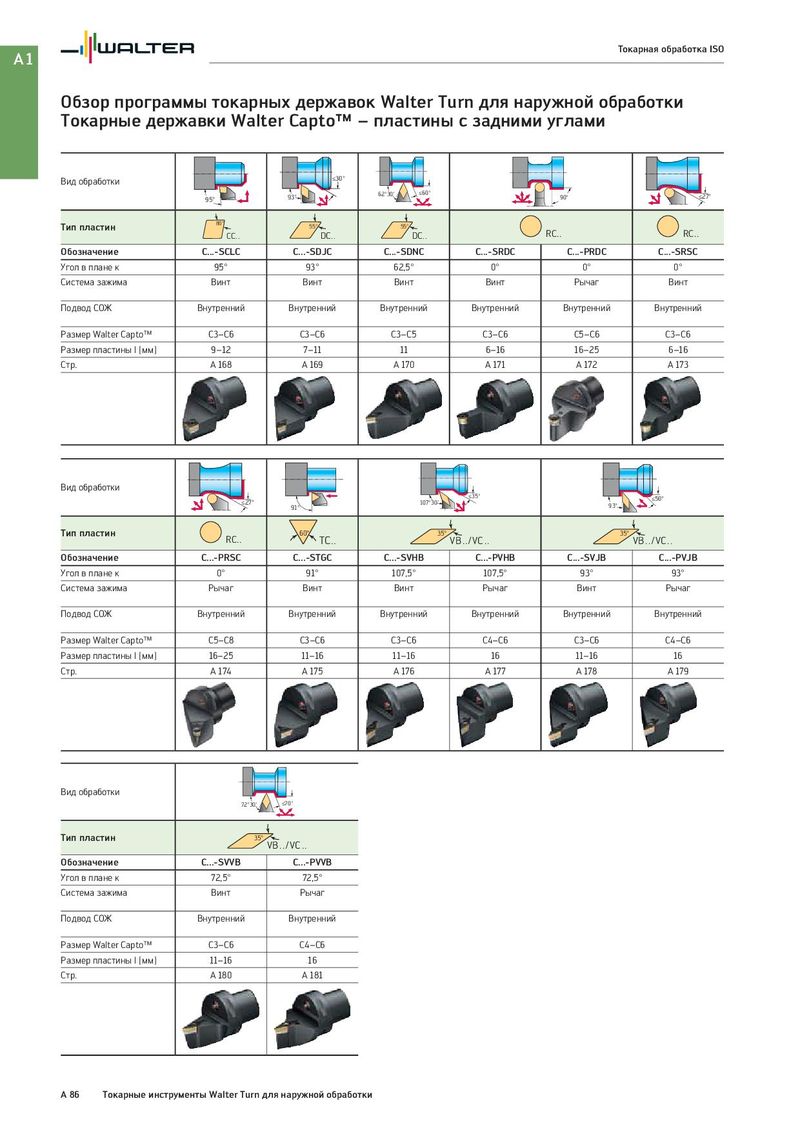

A1 Токарная обработка ISO Обзор программы токарных державок Walter Turn для наружной обработки Токарные державки Walter Capto™ – пластины с задними углами Вид обработки ≤30° 93° 62°30‘ ≤60° 90° ≤27° 95° Тип пластин 80° 55° 55° CC . . DC . . DC . . RC . . RC . . Обозначение C...-SCLC C...-SDJC C...-SDNC C...-SRDC C...-PRDC C...-SRSC Угол в плане κ 95° 93° 62,5° 0° 0° 0° Система зажима Винт Винт Винт Винт Рычаг Винт Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C3–C6 C3–C6 C3–C5 C3–C6 C5–C6 C3–C6 Размер пластины l [мм] 9–12 7–11 11 6–16 16–25 6–16 Cтр. A 168 A 169 A 170 A 171 A 172 A 173 Вид обработки ≤35° ≤50° ≤27° 91° 107°30‘ 93° Тип пластин RC . . 60° TC . . 35° 35° VB ../VC .. VB ../VC .. Обозначение C...-PRSC C...-STGC C...-SVHB C...-PVHB C...-SVJB C...-PVJB Угол в плане κ 0° 91° 107,5° 107,5° 93° 93° Система зажима Рычаг Винт Винт Рычаг Винт Рычаг Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C5–C8 C3–C6 C3–C6 C4–C6 C3–C6 C4–C6 Размер пластины l [мм] 16–25 11–16 11–16 16 11–16 16 Cтр. A 174 A 175 A 176 A 177 A 178 A 179 Вид обработки 72°30‘ ≤70° Тип пластин 35° VB ../VC .. Обозначение C...-SVVB C...-PVVB Угол в плане κ 72,5° 72,5° Система зажима Винт Рычаг Подвод СОЖ Внутренний Внутренний Размер Walter Capto™ C3–C6 C4–C6 Размер пластины l [мм] 11–16 16 Cтр. A 180 A 181 A 86 Токарные инструменты Walter Turn для наружной обработки
