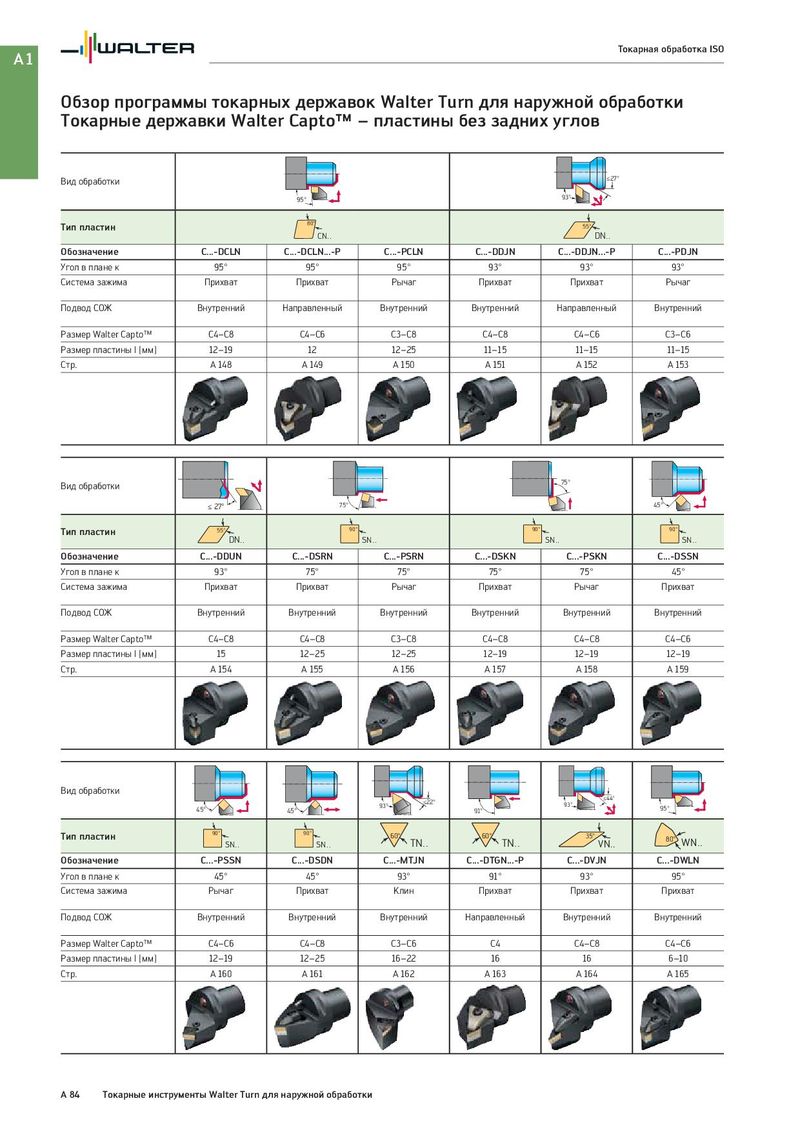

A1 Токарная обработка ISO Обзор программы токарных державок Walter Turn для наружной обработки Токарные державки Walter Capto™ – пластины без задних углов Вид обработки ≤27° 95° 93° Тип пластин 80° 55° CN . . DN . . Обозначение C...-DCLN C...-DCLN...-P C...-PCLN C...-DDJN C...-DDJN...-P C...-PDJN Угол в плане κ 95° 95° 95° 93° 93° 93° Система зажима Прихват Прихват Рычаг Прихват Прихват Рычаг Подвод СОЖ Внутренний Направленный Внутренний Внутренний Направленный Внутренний Размер Walter Capto™ C4–C8 C4–C6 C3–C8 C4–C8 C4–C6 C3–C6 Размер пластины l [мм] 12–19 12 12–25 11–15 11–15 11–15 Cтр. A 148 A 149 A 150 A 151 A 152 A 153 Вид обработки 75° ≤ 27° 75° 45° Тип пластин 55° 90 ° 90 ° 90 ° DN . . SN . . SN . . SN . . Обозначение C...-DDUN C...-DSRN C...-PSRN C...-DSKN C...-PSKN C...-DSSN Угол в плане κ 93° 75° 75° 75° 75° 45° Система зажима Прихват Прихват Рычаг Прихват Рычаг Прихват Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C4–C8 C4–C8 C3–C8 C4–C8 C4–C8 C4–C6 Размер пластины l [мм] 15 12–25 12–25 12–19 12–19 12–19 Cтр. A 154 A 155 A 156 A 157 A 158 A 159 Вид обработки ≤22° ≤44° 45° 93° 93° 95° 45° 91° Тип пластин 90 ° 90 ° 60° 60° 35° SN . . SN . . TN . . TN . . VN . . 80° WN . . Обозначение C...-PSSN C...-DSDN C...-MTJN C...-DTGN...-P C...-DVJN C...-DWLN Угол в плане κ 45° 45° 93° 91° 93° 95° Система зажима Рычаг Прихват Клин Прихват Прихват Прихват Подвод СОЖ Внутренний Внутренний Внутренний Направленный Внутренний Внутренний Размер Walter Capto™ C4–C6 C4–C8 C3–C6 C4 C4–C8 C4–C6 Размер пластины l [мм] 12–19 12–25 16–22 16 16 6–10 Cтр. A 160 A 161 A 162 A 163 A 164 A 165 A 84 Токарные инструменты Walter Turn для наружной обработки
