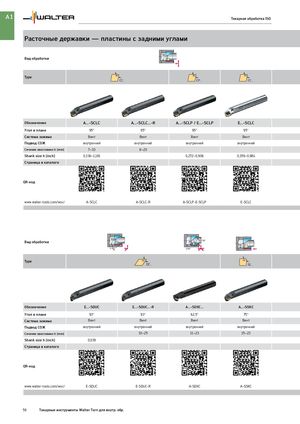

A 1 Токарная обработка ISO Расточные державки — пластины с задними углами 95° Вид обработки Type 80° 80° 80° CC . . CP . . CC . . Обозначение A...-SCLC A...-SCLC...-R A...-SCLP / E...-SCLP E...-SCLC Угол в плане 95° 95° 95° 95° Система зажима Винт Винт Винт Винт Подвод СОЖ внутренний внутренний внутренний внутренний Сечение хвостовика h [mm] 7–30 8–20 Shank size h [inch] 0,336–1,181 0,272–0,906 0,359–0,984 Страница в каталоге QR-код www.walter-tools.com/woc/ A-SCLC A-SCLC-R A-SCLP-E-SCLP E-SCLC 93°Вид обработки 62°30' 75° ≤ 30° ≤ 60° Type 55° 90 ° DC . . SC . . Обозначение E...-SDUC E...-SDUC...-R A...-SDXC... A...-SSKC Угол в плане 93° 93° 62,5° 75° Система зажима Винт Винт Винт Винт Подвод СОЖ внутренний внутренний внутренний внутренний Сечение хвостовика h [mm] 10–25 11–23 15–23 Shank size h [inch] 0,039 Страница в каталоге QR-код www.walter-tools.com/woc/ E-SDUC E-SDUC-R A-SDXC A-SSKC 58 Токарные инструменты Walter Turn для внутр. обр.
