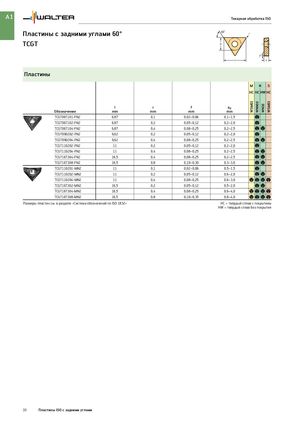

WSM01 WNN10 WN10 WSM01 A 1 Токарная обработка ISO Пластины с задними углами 60° 60˚ r TCGT d 7˚ l s Пластины M N S HC HC HW HC l r f ap Обозначение mm mm mm mm TCGT06T101-FN2 6,87 0,1 0,02–0,06 0,1–1,5 b TCGT06T102-FN2 6,87 0,2 0,05–0,12 0,2–2,0 b TCGT06T104-FN2 6,87 0,4 0,08–0,25 0,2–2,5 ba TCGT090202-FN2 9,62 0,2 0,05–0,12 0,2–2,0 b TCGT090204-FN2 9,62 0,4 0,08–0,25 0,2–2,5 ba TCGT110202-FN2 11 0,2 0,05–0,12 0,2–2,0 b TCGT110204-FN2 11 0,4 0,08–0,25 0,2–2,5 ba TCGT16T304-FN2 16,5 0,4 0,08–0,25 0,2–2,5 ba TCGT16T308-FN2 16,5 0,8 0,10–0,30 0,3–3,0 ba TCGT110201-MN2 11 0,1 0,02–0,06 0,5–1,5 b TCGT110202-MN2 11 0,2 0,05–0,12 0,6–2,0 ba TCGT110204-MN2 11 0,4 0,08–0,25 0,6–3,0 abab TCGT16T302-MN2 16,5 0,2 0,05–0,12 0,5–2,0 ba TCGT16T304-MN2 16,5 0,4 0,08–0,25 0,6–4,0 abab TCGT16T308-MN2 16,5 0,8 0,10–0,35 0,8–4,0 abab Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия 30 Пластины ISO с задними углами
