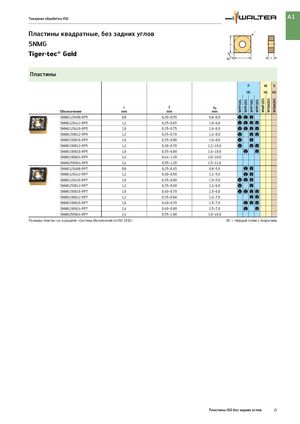

WPP10G WPP20S WPP30G WPP30S WMP20S WSM20S WSM20S Токарная обработка ISO A 1 Пластины квадратные, без задних углов r SNMG​ d Tiger·tec® Gold 90˚ l s Пластины P M S HC HC HC r f ap Обозначение mm mm mm SNMG120408-RP5 0,8 0,20–0,55 0,8–6,0 abc SNMG120412-RP5 1,2 0,25–0,65 1,0–6,0 abcc SNMG120416-RP5 1,6 0,35–0,75 1,6–6,0 abcc SNMG150612-RP5 1,2 0,25–0,70 1,2–8,0 a cc SNMG150616-RP5 1,6 0,35–0,80 1,6–8,0 a c SNMG190612-RP5 1,2 0,30–0,70 1,2–10,0 a cc SNMG190616-RP5 1,6 0,35–0,80 1,6–10,0 b c SNMG190624-RP5 2,4 0,44–1,20 2,0–10,0 SNMG250924-RP5 2,4 0,55–1,20 2,5–12,0 SNMG120408-RP7 0,8 0,25–0,45 0,8–5,0 bc SNMG120412-RP7 1,2 0,30–0,50 1,2–5,0 bc SNMG120416-RP7 1,6 0,35–0,60 1,5–5,0 abc SNMG150612-RP7 1,2 0,35–0,60 1,2–6,0 a c SNMG150616-RP7 1,6 0,40–0,70 1,5–6,0 abcc SNMG190612-RP7 1,2 0,35–0,60 1,2–7,0 cc SNMG190616-RP7 1,6 0,40–0,70 1,5–7,0 bcc SNMG190624-RP7 2,4 0,40–0,80 2,5–7,0 b c SNMG250924-RP7 2,4 0,55–1,00 3,0–10,0 Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием   Пластины ISO без задних углов 21
