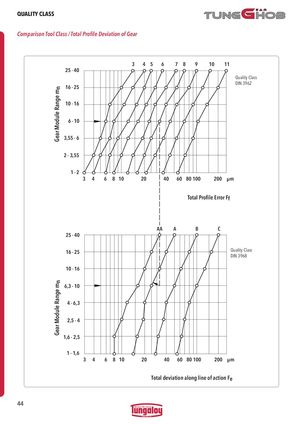

Rädermodulbereich mnFräsermodulbereich mn Gear Module Range mnGear Module Range mn QUALITY CLASS Comparison Tool Class / Total Profile Deviation of Gear 3 4 5 6 7 8 9 10 11 Güteklasse 25 - 40 DIN 3962 Quality Class DIN 3962 16 - 25 10 - 16 6 - 10 3,55 - 6 2 - 3,55 1-2 3 4 6 8 10 20 40 60 80 100 200 µm Profilgesamtabweichung Ff Total Profile Error Ff AA A B C 25 - 40 Güteklasse DIN 3968 16 - 25 Quality Class DIN 3968 10 - 16 6,3 - 10 4 - 6,3 2,5 - 4 1,6 - 2,5 1 - 1,6 3 4 6 8 10 20 40 60 80 100 200 µm Eingriffsteilungsabweichung Fe Total deviation along line of action Fe 44
