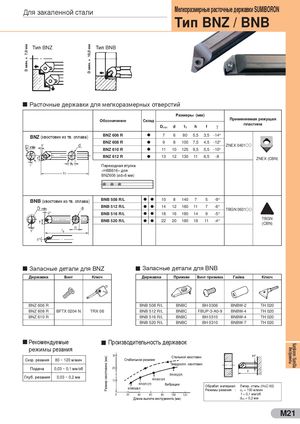

Общий каталог Sumitomo 2012 - страница 355

7,0 ммD мин. = 10,0 ммD мин. = Размер хвостовика (мм) Для закаленной стали Мелкоразмерные расточные державки SUMIBORON Тип BNZ / BNB Тип BNZ Тип BNB Расточные державки для мелкоразмерных отверстий Размеры (мм) Обозначение Склад Применяемая режущая Dmin d 1l h f γ пластина BNZ (хвостовик из тв. сплава) BNZ 606 R l 7 6 80 5,5 3,5 -14° BNZ 608 R l 9 8 100 7,5 4,5 -12° ZNEX 0401l l BNZ 610 R l 11 10 125 9,5 5,5 -10° BNZ 612 R l 13 12 130 11 6,5 -8 ZNEX (CBN) Переходная втулка «HBB616» для BNZ606 (ød=6 мм) BNB (хвостовик из тв. сплава) BNB 508 R/L l l 10 8 140 7 5 -9° BNB 512 R/L l l 14 12 160 11 7 -6° TBGN 0601l l BNB 516 R/L l l 18 16 180 14 9 -5° BNB 520 R/L l l 22 20 180 18 11 -4° TBGN(CBN) Запасные детали для BNZ Запасные детали для BNB Державка Винт Ключ Державка Прижим Винт прижима Гайка Ключ BNZ 606 R BNB 508 R/L BNBC BH 0306 BNBW-2 TH 020 BNZ 608 R BFTX 0204 N TRX 06 BNB 512 R/L BNBC FBUP-3-A0-9 BNBW-4 TH 020 BNZ 610 R BNB 516 R/L BNBC BH 0310 BNBW-4 TH 020 BNB 520 R/L BNBC BH 0310 BNBW-7 TH 020 Рекомендуемые Производительность державок режимы резания Стальной хвостовик Скор. резания 80 ~ 120 м/мин Стабильное резание Твердоспл. хвостовик Подача 0,03 ~ 0,1 мм/об Глуб. резания 0,03 ~ 0,2 мм Вибрации Обрабат. материал: Легир. сталь (HRC 60) Режимы резания : vc = 100 м/мин f = 0,1 мм/об Длина вылета инструмента (мм) doc = 0,2 мм M21 Инструменты Sumiboron / SumiDia
