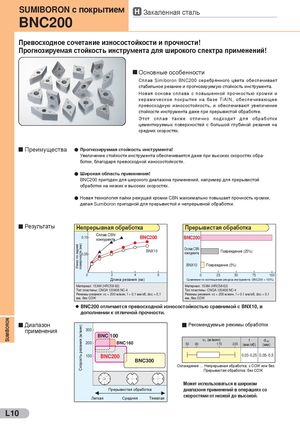

Общий каталог Sumitomo 2012 - страница 322

SUMIBORON с покрытием H Закаленная сталь BNC200 Превосходное сочетание износостойкости и прочности! Прогнозируемая стойкость инструмента для широкого спектра применений! - Основные особенности Сплав Simiboron BNC200 серебрянного цвета обеспечивает стабильное резание и прогнозируемую стойкость инструмента. Новая основа сплава с повышенной прочностью кромки и керамическое покрытие на базе TiAlN, обеспечивающее превосходную износостойкость, и обеспечивают увеличение стойкости инструмента даже при прерывистой обработке. Этот сплав также отлично подходит для обработки цементируемых поверхностей с большой глубиной резания на средних скоростях. - Преимущества l Прогнозируемая стойкость инструмента! Увеличение стойкости инструмента обеспечивается даже при высоких скоростях обра- ботки, благодаря превосходной износостойкости. l Широкая область применения! BNC200 пригоден для широкого диапазона применений, например для прерывистой обработки на низких и высоких скоростях. l Новая технология пайки режущей кромки CBN максимально повышает прочность кромки, делая Sumiboron пригодной для прерывистой и непрерывной обработки. - Результаты Непрерывная обработка Прерывистая обработка Сплав CBN0,10 --конкурента BNC200 BNC200 0,05 -- BNX10 Сплав CBNконкурента Повреждение (25%) BNX10 Повреждение (5%) l l l l l l l 0 2 4 6 0 25 50 75 100 Длина резания (км) Сравнение по соотношению ресурса инструмента (BNC200 = 100%) Материал: 15ХМ (HRC58-62) Материал: 15ХМ (HRC58-62) Тип пластины: CNGA 120408 NC-4 Тип пластины: CNGA 120408 NC-4 Режимы резания: vc = 200 м/мин, f = 0,1 мм/об, doc = 0,1 Режимы резания: vc = 200 м/мин, f = 0,1 мм/об, doc = 0,1 мм, без СОЖ мм, без СОЖ BNC200 отличается превосходной износостойкостью сравнимой с BNX10, в дополнении к отличной прочности. - Диапазон 1 Рекомендуемые режимы обработки применения 300 - BNC 100 200 - BNC160 vc (м/мин) f d oc5080170220(мм/об)(мм) l l l l 100 - BBNNCC220000 0,03 - 0,25 0,05- 0,5 BNC300 Охлаждение … Непрерывная обработка: с СОЖ или без. Прерывистая обработка: без СОЖ Может использоваться в широком Прерывистая обработка диапазоне применений в операциях со Легкая Средняя Тяжелая скоростями от низкой до высокой. L10 SUMIBORON Износ по задней поверхности (мм)Скорость резания (м/мин)
