Общий каталог Sumitomo 2012 - страница 300

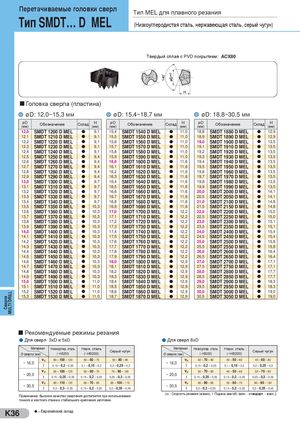

Перетачиваемые головки сверл Тип МEL для плавного резания Тип SMDT… D MEL (Низкоуглеродистая сталь, нержавеющая сталь, серый чугун) Твердый сплав с PVD покрытием: ACX80 Головка сверла (пластина) øD: 12,0~15,3 мм øD: 15,4~18,7 мм øD: 18,8~30,5 мм øD(мм) Обозначение Склад H(мм) øD(мм) Обозначение Склад H (мм) øD(мм) Обозначение Склад H(мм) 12,0 SMDT 1200 D MEL l 9,1 15,4 SMDT 1540 D MEL l 11,0 18,8 SMDT 1880 D MEL l 12,9 12,1 SMDT 1210 D MEL l 9,1 15,5 SMDT 1550 D MEL l 11,0 18,9 SMDT 1890 D MEL l 12,9 12,2 SMDT 1220 D MEL l 9,1 15,6 SMDT 1560 D MEL l 11,0 19,0 SMDT 1900 D MEL l 13,5 12,3 SMDT 1230 D MEL l 9,1 15,7 SMDT 1570 D MEL l 11,0 19,1 SMDT 1910 D MEL l 13,5 12,4 SMDT 1240 D MEL l 9,1 15,8 SMDT 1580 D MEL l 11,0 19,2 SMDT 1920 D MEL l 13,5 12,5 SMDT 1250 D MEL l 9,4 15,9 SMDT 1590 D MEL l 11,0 19,3 SMDT 1930 D MEL l 13,5 12,6 SMDT 1260 D MEL l 9,4 16,0 SMDT 1600 D MEL l 11,6 19,4 SMDT 1940 D MEL l 13,5 12,7 SMDT 1270 D MEL l 9,4 16,1 SMDT 1610 D MEL l 11,6 19,5 SMDT 1950 D MEL l 13,5 12,8 SMDT 1280 D MEL l 9,4 16,2 SMDT 1620 D MEL l 11,6 19,6 SMDT 1960 D MEL l 13,5 12,9 SMDT 1290 D MEL l 9,4 16,3 SMDT 1630 D MEL l 11,6 19,7 SMDT 1970 D MEL l 13,5 13,0 SMDT 1300 D MEL l 9,7 16,4 SMDT 1640 D MEL l 11,6 19,8 SMDT 1980 D MEL l 13,5 13,1 SMDT 1310 D MEL l 9,7 16,5 SMDT 1650 D MEL l 11,6 19,9 SMDT 1990 D MEL l 13,5 13,2 SMDT 1320 D MEL l 9,7 16,6 SMDT 1660 D MEL l 11,6 20,0 SMDT 2000 D MEL l 14,1 13,3 SMDT 1330 D MEL l 9,7 16,7 SMDT 1670 D MEL l 11,6 20,5 SMDT 2050 D MEL l 14,1 13,4 SMDT 1340 D MEL l 9,7 16,8 SMDT 1680 D MEL l 11,6 21,0 SMDT 2100 D MEL l 14,8 13,5 SMDT 1350 D MEL l 10,3 16,9 SMDT 1690 D MEL l 11,6 21,5 SMDT 2150 D MEL l 14,8 13,6 SMDT 1360 D MEL l 10,3 17,0 SMDT 1700 D MEL l 12,2 22,0 SMDT 2200 D MEL l 15,0 13,7 SMDT 1370 D MEL l 10,3 17,1 SMDT 1710 D MEL l 12,2 22,5 SMDT 2250 D MEL l 15,0 13,8 SMDT 1380 D MEL l 10,3 17,2 SMDT 1720 D MEL l 12,2 23,0 SMDT 2300 D MEL l 15,1 13,9 SMDT 1390 D MEL l 10,3 17,3 SMDT 1730 D MEL l 12,2 23,5 SMDT 2350 D MEL l 15,1 14,0 SMDT 1400 D MEL l 10,3 17,4 SMDT 1740 D MEL l 12,2 24,0 SMDT 2400 D MEL l 15,4 14,1 SMDT 1410 D MEL l 10,3 17,5 SMDT 1750 D MEL l 12,2 24,5 SMDT 2450 D MEL l 15,4 14,2 SMDT 1420 D MEL l 10,3 17,6 SMDT 1760 D MEL l 12,2 25,0 SMDT 2500 D MEL l 15,8 14,3 SMDT 1430 D MEL l 10,3 17,7 SMDT 1770 D MEL l 12,2 25,5 SMDT 2550 D MEL l 15,8 14,4 SMDT 1440 D MEL l 10,3 17,8 SMDT 1780 D MEL l 12,2 26,0 SMDT 2600 D MEL l 16,4 14,5 SMDT 1450 D MEL l 10,3 17,9 SMDT 1790 D MEL l 12,2 26,5 SMDT 2650 D MEL l 16,4 14,6 SMDT 1460 D MEL l 10,3 18,0 SMDT 1800 D MEL l 12,9 27,0 SMDT 2700 D MEL l 17,1 14,7 SMDT 1470 D MEL l 10,3 18,1 SMDT 1810 D MEL l 12,9 27,5 SMDT 2750 D MEL l 17,1 14,8 SMDT 1480 D MEL l 10,3 18,2 SMDT 1820 D MEL l 12,9 28,0 SMDT 2800 D MEL l 17,7 14,9 SMDT 1490 D MEL l 10,3 18,3 SMDT 1830 D MEL l 12,9 28,5 SMDT 2850 D MEL l 17,7 15,0 SMDT 1500 D MEL l 11,0 18,4 SMDT 1840 D MEL l 12,9 29,0 SMDT 2900 D MEL l 18,3 15,1 SMDT 1510 D MEL l 11,0 18,5 SMDT 1850 D MEL l 12,9 29,5 SMDT 2950 D MEL l 18,3 15,2 SMDT 1520 D MEL l 11,0 18,6 SMDT 1860 D MEL l 12,9 30,0 SMDT 3000 D MEL l 19,0 15,3 SMDT 1530 D MEL l 11,0 18,7 SMDT 1870 D MEL l 12,9 30,5 SMDT 3050 D MEL l 19,0 Рекомендуемые режимы резания Для сверл 3хD и 5хD Для сверл 8xD Материал Низкоуглер. сталь Нерж. сталь Материал Низкоуглер. сталь Нерж. сталь Серый чугун Серый чугун Ø сверла (мм) (~HB250) (~HB200) Ø сверла (мм) (~HB250) (~HB200) vc 80 – 100 – 120 50 – 60 – 70 50 – 80 – 90 vc 50 – 70 – 80 40 – 50 – 60 40 – 60 – 80 ~ 16,0 f 0,15 – 0,2 – 0,35 0,1 – 0,15 – 0,2 0,2 – 0,25 – 0,3 ~ 16,0 f 0,15 – 0,2 – 0,35 0,1 – 0,15 – 0,2 0,2 – 0,25 – 0,3 vc 80 – 100 – 120 50 – 60 – 70 70 – 90 – 100 vc 50 – 70 – 80 40 – 50 – 60 50 – 70 – 90 ~ 20,0 f 0,15 – 0,25 – 0,35 0,15 – 0,2 – 0,25 0,25 – 0,3 – 0,35 ~ 20,0 f 0,15 – 0,25 – 0,35 0,15 – 0,2 – 0,25 0,25 – 0,3 – 0,35 vc 80 – 110 – 130 60 – 70 – 80 80 – 100 – 110 vc 60 – 80 – 90 50 – 60 – 70 60 – 80 – 100 ~ 30,5 ~ 30,5 f 0,2 – 0,3 – 0,35 0,15 – 0,2 – 0,25 0,2 – 0,35 – 0,45 f 0,2 – 0,3 – 0,35 0,15 – 0,2 – 0,25 0,2 – 0,35 – 0,45 Примечание: Высокое качество сверления достигается при использовании (vc : Скорость резания (м/мин), f: Подача (мм/об) (мин. - стандарт. - макс.)) точного и жесткого станка и стабильного крепления заготовки. K36 l = Европейский склад Сверла MULTI DRILL
