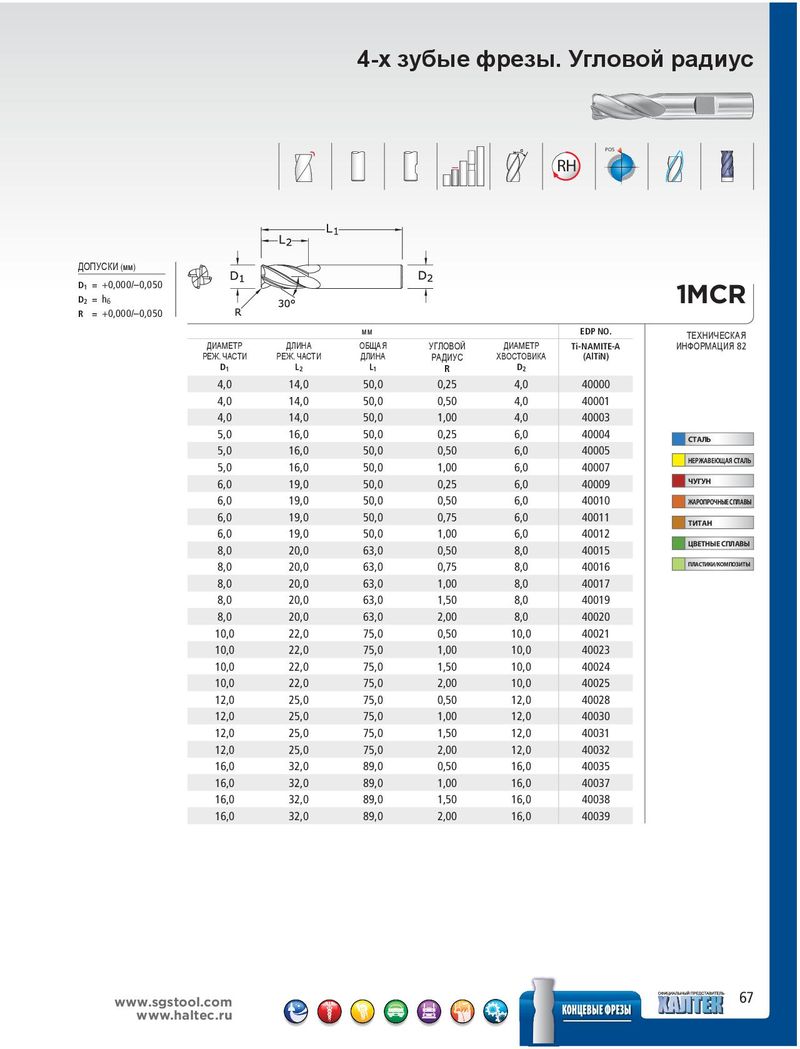

4-х зубые фрезы. Угловой радиус POS RH ДОПУСКИ (мм) D1 = +0,000/–0,050 1MCR D2 = h6 R = +0,000/–0,050 мм EDP NO. ТЕХНИЧЕСКАЯ ДИАМЕТР ДЛИНА ОБЩАЯ УГЛОВОЙ ДИАМЕТР Ti-NAMITE-A ИНФОРМАЦИЯ 82 РЕЖ. ЧАСТИ РЕЖ. ЧАСТИ ДЛИНА РАДИУС ХВОСТОВИКА (AlTiN) D1 L2 L1 R D2 4,0 14,0 50,0 0,25 4,0 40000 4,0 14,0 50,0 0,50 4,0 40001 4,0 14,0 50,0 1,00 4,0 40003 5,0 16,0 50,0 0,25 6,0 40004 СТАЛЬ 5,0 16,0 50,0 0,50 6,0 40005 5,0 16,0 50,0 1,00 6,0 40007 НЕРЖАВЕЮЩАЯ СТАЛЬ 6,0 19,0 50,0 0,25 6,0 40009 ЧУГУН 6,0 19,0 50,0 0,50 6,0 40010 ЖАРОПРОЧНЫЕ СПЛАВЫ 6,0 19,0 50,0 0,75 6,0 40011 ТИТАН 6,0 19,0 50,0 1,00 6,0 40012 8,0 20,0 63,0 0,50 8,0 40015 ЦВЕТНЫЕ СПЛАВЫ 8,0 20,0 63,0 0,75 8,0 40016 ПЛАСТИКИ/КОМПОЗИТЫ 8,0 20,0 63,0 1,00 8,0 40017 8,0 20,0 63,0 1,50 8,0 40019 8,0 20,0 63,0 2,00 8,0 40020 10,0 22,0 75,0 0,50 10,0 40021 10,0 22,0 75,0 1,00 10,0 40023 10,0 22,0 75,0 1,50 10,0 40024 10,0 22,0 75,0 2,00 10,0 40025 12,0 25,0 75,0 0,50 12,0 40028 12,0 25,0 75,0 1,00 12,0 40030 12,0 25,0 75,0 1,50 12,0 40031 12,0 25,0 75,0 2,00 12,0 40032 16,0 32,0 89,0 0,50 16,0 40035 16,0 32,0 89,0 1,00 16,0 40037 16,0 32,0 89,0 1,50 16,0 40038 16,0 32,0 89,0 2,00 16,0 40039 www.sgstool.com 67 www.haltec.ru
