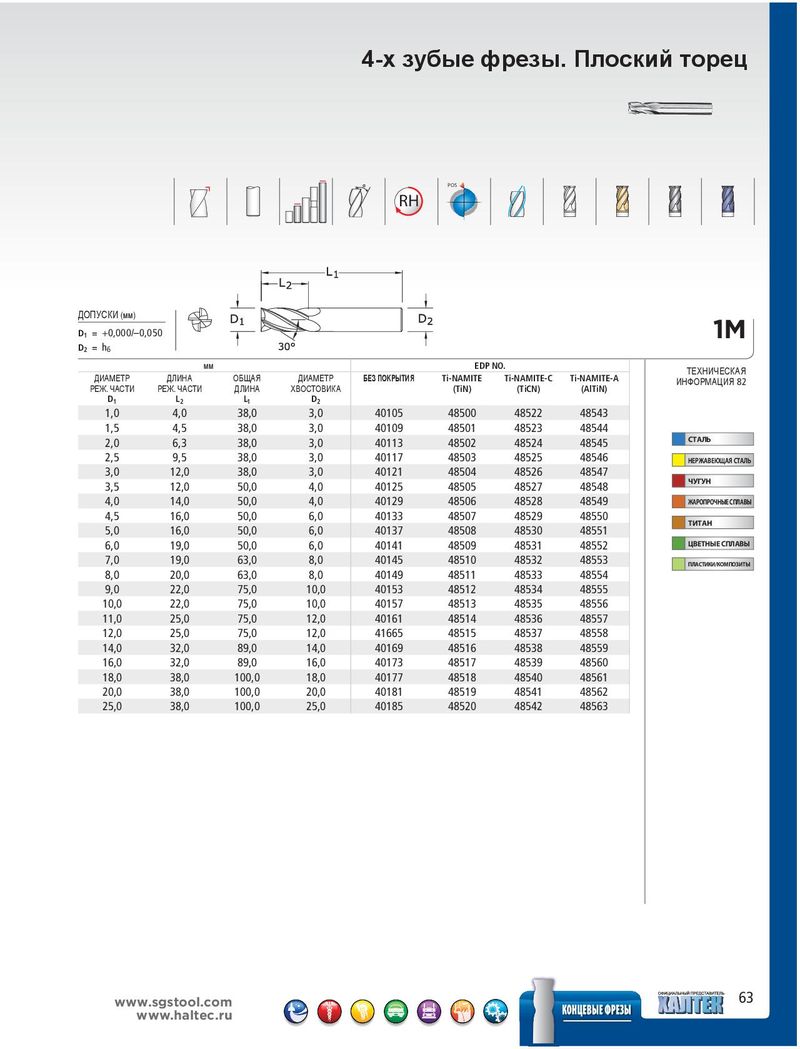

4-х зубые фрезы. Плоский торец POS RH ДОПУСКИ (мм) D1 = +0,000/–0,050 1M D2 = h6 мм EDP NO. ТЕХНИЧЕСКАЯ ДИАМЕТР ДЛИНА ОБЩАЯ ДИАМЕТР БЕЗ ПОКРЫТИЯ Ti-NAMITE Ti-NAMITE-C Ti-NAMITE-A ИНФОРМАЦИЯ 82 РЕЖ. ЧАСТИ РЕЖ. ЧАСТИ ДЛИНА ХВОСТОВИКА (TiN) (TiCN) (AlTiN) D1 L2 L1 D2 1,0 4,0 38,0 3,0 40105 48500 48522 48543 1,5 4,5 38,0 3,0 40109 48501 48523 48544 2,0 6,3 38,0 3,0 40113 48502 48524 48545 СТАЛЬ 2,5 9,5 38,0 3,0 40117 48503 48525 48546 НЕРЖАВЕЮЩАЯ СТАЛЬ 3,0 12,0 38,0 3,0 40121 48504 48526 48547 3,5 12,0 50,0 4,0 40125 48505 48527 48548 ЧУГУН 4,0 14,0 50,0 4,0 40129 48506 48528 48549 ЖАРОПРОЧНЫЕ СПЛАВЫ 4,5 16,0 50,0 6,0 40133 48507 48529 48550 ТИТАН 5,0 16,0 50,0 6,0 40137 48508 48530 48551 6,0 19,0 50,0 6,0 40141 48509 48531 48552 ЦВЕТНЫЕ СПЛАВЫ 7,0 19,0 63,0 8,0 40145 48510 48532 48553 ПЛАСТИКИ/КОМПОЗИТЫ 8,0 20,0 63,0 8,0 40149 48511 48533 48554 9,0 22,0 75,0 10,0 40153 48512 48534 48555 10,0 22,0 75,0 10,0 40157 48513 48535 48556 11,0 25,0 75,0 12,0 40161 48514 48536 48557 12,0 25,0 75,0 12,0 41665 48515 48537 48558 14,0 32,0 89,0 14,0 40169 48516 48538 48559 16,0 32,0 89,0 16,0 40173 48517 48539 48560 18,0 38,0 100,0 18,0 40177 48518 48540 48561 20,0 38,0 100,0 20,0 40181 48519 48541 48562 25,0 38,0 100,0 25,0 40185 48520 48542 48563 www.sgstool.com 63 www.haltec.ru
