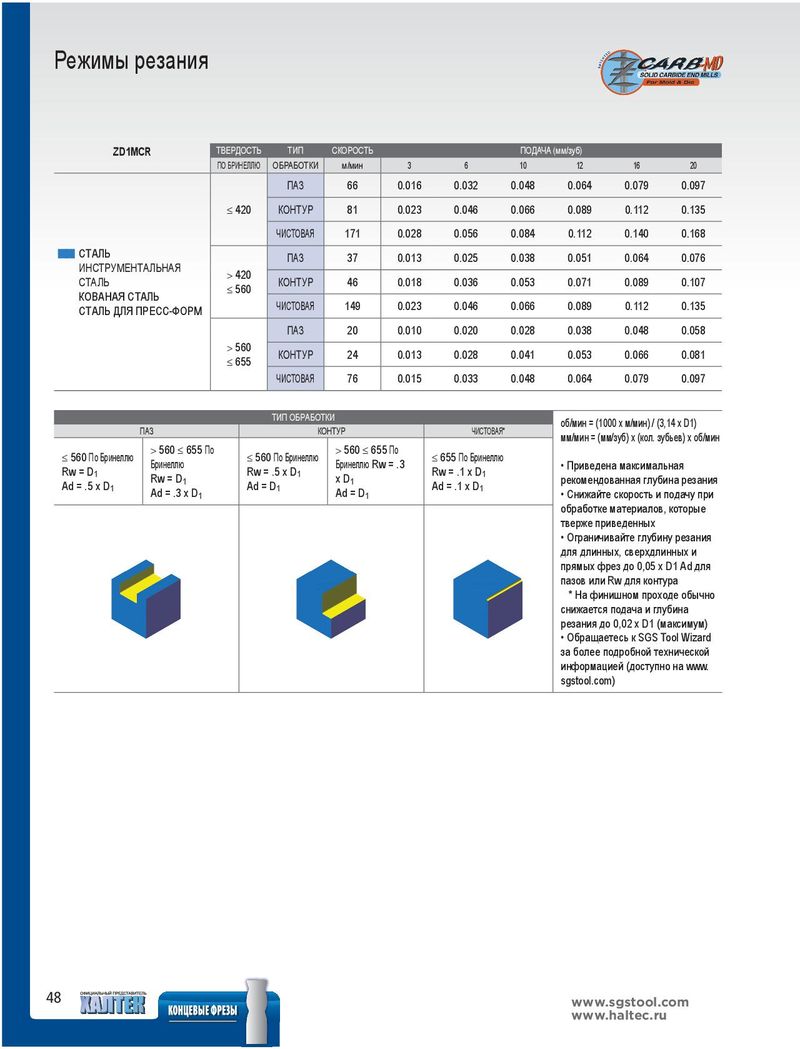

Режимы резания ZD1MCR ТВЕРДОСТЬ ТИП СКОРОСТЬ ПОДАЧА (мм/зуб) ПО БРИНЕЛЛЮ ОБРАБОТКИ м/мин 3 6 10 12 16 20 ПАЗ 66 0.016 0.032 0.048 0.064 0.079 0.097 ≤ 420 КОНТУР 81 0.023 0.046 0.066 0.089 0.112 0.135 ЧИСТОВАЯ 171 0.028 0.056 0.084 0.112 0.140 0.168 ■■ СТАЛЬ ПАЗ 37 0.013 0.025 0.038 0.051 0.064 0.076 ИНСТРУМЕНТАЛЬНАЯ > 420 СТАЛЬ ≤ 560 КОНТУР 46 0.018 0.036 0.053 0.071 0.089 0.107 КОВАНАЯ СТАЛЬ ЧИСТОВАЯ 149 0.023 0.046 0.066 0.089 0.112 0.135 СТАЛЬ ДЛЯ ПРЕСС-ФОРМ ПАЗ 20 0.010 0.020 0.028 0.038 0.048 0.058 > 560 КОНТУР 24 0.013 0.028 0.041 0.053 0.066 0.081 ≤ 655 ЧИСТОВАЯ 76 0.015 0.033 0.048 0.064 0.079 0.097 ТИП ОБРАБОТКИ об/мин = (1000 x м/мин) / (3,14 x D1) ПАЗ КОНТУР ЧИСТОВАЯ* мм/мин = (мм/зуб) x (кол. зубьев) x об/мин ≤ 560 По Бринеллю > 560 ≤ 655 По ≤ 560 По Бринеллю > 560 ≤ 655 По ≤ 655 По Бринеллю Rw = D1 Бринеллю Rw = .5 x D1 Бринеллю Rw = .3 Rw = .1 x D1 • Приведена максимальная Ad = .5 x D1 Rw = D1 Ad = D1 x D1 Ad = .1 x D1 рекомендованная глубина резания Ad = .3 x D1 Ad = D1 • Снижайте скорость и подачу при обработке материалов, которые тверже приведенных • Ограничивайте глубину резания для длинных, сверхдлинных и прямых фрез до 0,05 x D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум) • Обращаетесь к SGS Tool Wizard за более подробной технической информацией (доступно на www. sgstool.com) 48 www.sgstool.com www.haltec.ru
