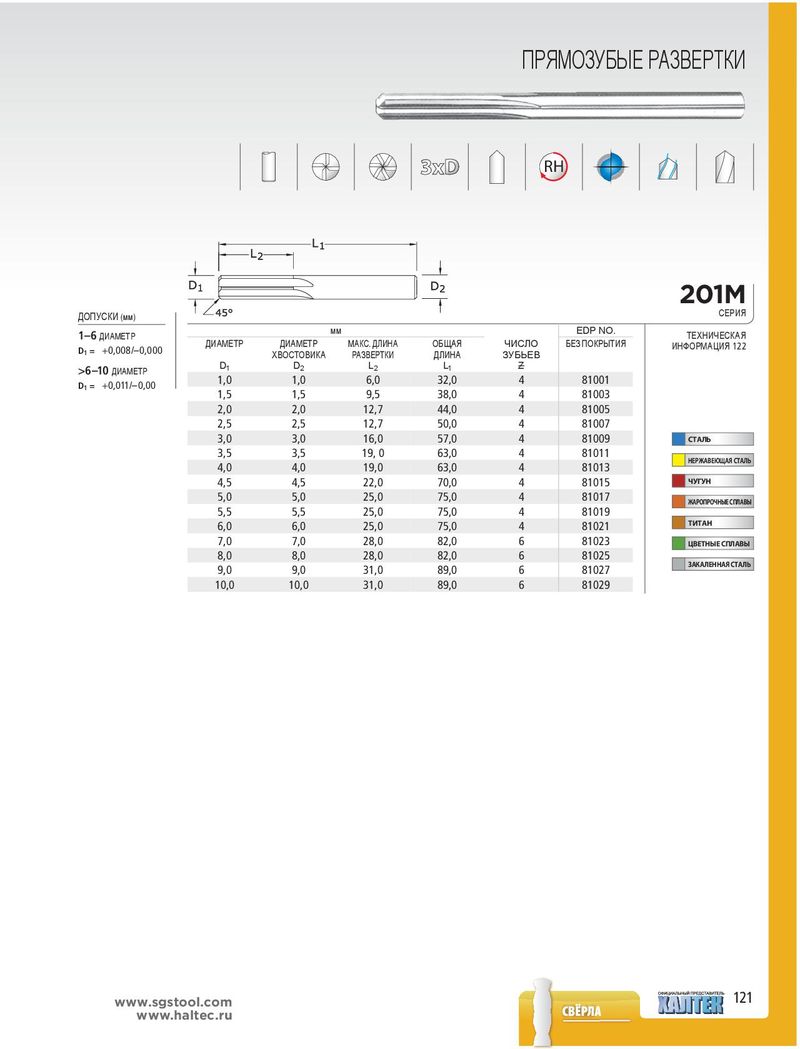

ПРЯМОЗУБЫЕ РАЗВЕРТКИ RH 201M ДОПУСКИ (мм) СЕРИЯ 1–6 ДИАМЕТР мм EDP NO. ТЕХНИЧЕСКАЯ D1 = +0,008/–0,000 ДИАМЕТР ДИАМЕТР МАКС. ДЛИНА ОБЩАЯ ЧИСЛО БЕЗ ПОКРЫТИЯ ИНФОРМАЦИЯ 122 ХВОСТОВИКА РАЗВЕРТКИ ДЛИНА ЗУБЬЕВ >6–10 ДИАМЕТР D1 D2 L2 L1 Z D1 = +0,011/–0,00 1,0 1,0 6,0 32,0 4 81001 1,5 1,5 9,5 38,0 4 81003 2,0 2,0 12,7 44,0 4 81005 2,5 2,5 12,7 50,0 4 81007 3,0 3,0 16,0 57,0 4 81009 СТАЛЬ 3,5 3,5 19, 0 63,0 4 81011 НЕРЖАВЕЮЩАЯ СТАЛЬ 4,0 4,0 19,0 63,0 4 81013 4,5 4,5 22,0 70,0 4 81015 ЧУГУН 5,0 5,0 25,0 75,0 4 81017 ЖАРОПРОЧНЫЕ СПЛАВЫ 5,5 5,5 25,0 75,0 4 81019 6,0 6,0 25,0 75,0 4 81021 ТИТАН 7,0 7,0 28,0 82,0 6 81023 ЦВЕТНЫЕ СПЛАВЫ 8,0 8,0 28,0 82,0 6 81025 ЗАКАЛЕННАЯ СТАЛЬ 9,0 9,0 31,0 89,0 6 81027 10,0 10,0 31,0 89,0 6 81029 www.sgstool.com 121 www.haltec.ru
