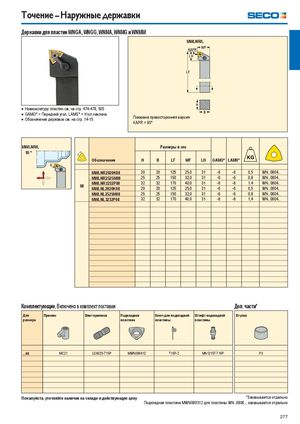

Точение – Наружные державки Державки для пластин WNGA, WNGG, WNMA, WNMG и WNMM MWLNR/L  Номенклатуру пластин см. на стр. 474-478, 505  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана правосторонняя версияKAPR = 95° MWLNR/L Размеры в мм 95 ° Обозначение H B LF WF LH GAMO° LAMS° MWLNR2020K08 20 20 125 25,0 31 -6 -6 0,5 WN..0804.. MWLNR2525M08 25 25 150 32,0 31 -6 -6 0,8 WN..0804.. 08 MWLNR3232P08MWLNL2020K08 32 32 170 40,0 31 -6 -6 1,4 WN..0804..202012525,031-6-60,5WN..0804.. MWLNL2525M08 25 25 150 32,0 31 -6 -6 0,8 WN..0804.. MWLNL3232P08 32 32 170 40,0 31 -6 -6 1,4 WN..0804.. Комплектующие, Включено в комплект поставки Доп. части* Для Прижим Винт прижима Подкладная Ключ для подкладной Штифт подкладной Втулка размера пластина пластины пластины ...08 MC21 LD6025-T15P MWN080412 T15P-2 MN1215T-T15P P3 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно Подкладная пластина MWN080312 для пластины WN..0806.., заказывается отдельно 277
