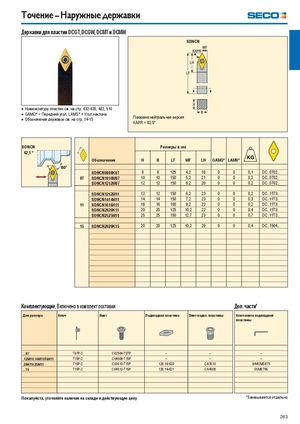

Точение – Наружные державки Державки для пластин DCGT, DCGW, DCMT и DCMW SDNCN  Номенклатуру пластин см. на стр. 432-435, 482, 510  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана нейтральная версияKAPR = 62,5° SDNCN Размеры в мм 62,5 ° Обозначение H B LF WF LH GAMO° LAMS° SDNCN0808K07 8 8 125 4,2 16 0 0 0,1 DC..0702.. 07 SDNCN1010M07 10 10 150 5,2 21 0 0 0,2 DC..0702.. SDNCN1212M07 12 12 150 6,2 20 0 0 0,2 DC..0702.. SDNCN1212M11 12 12 150 6,2 23 0 0 0,2 DC..11T3.. SDNCN1414M11 14 14 150 7,2 23 0 0 0,3 DC..11T3.. 11 SDNCN1616H11 16 16 100 8,2 22 0 0 0,2 DC..11T3.. SDNCN2020K11 20 20 125 10,2 22 0 0 0,4 DC..11T3.. SDNCN2525M11 25 25 150 12,7 23 0 0 0,7 DC..11T3.. 15 SDNCN2020K15 20 20 125 10,2 29 0 0 0,4 DC..1504.. Комплектующие, Включено в комплект поставки Доп. части* Для размера Ключ Винт Подкладная пластина Винт подкл. пластины Ключ винта подкладной пластины ...07 T07P-2 C02506-T07P – – – .12M11/.14M11/16H11 T15P-2 C04008-T15P – – – .20K11/.25M11 T15P-2 C03510-T15P 126.19-620 CA3510 9/64SMS875 ...15 T15P-2 C04512-T15P 126.19-621 CA4508 5SMS795 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно 263
