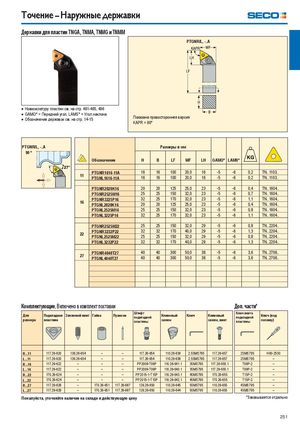

Точение – Наружные державки Державки для пластин TNGA, TNMA, TNMG и TNMM PTGNR/L, -..A  Номенклатуру пластин см. на стр. 461-465, 496  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана правосторонняя версияKAPR = 90° PTGNR/L, -..A Размеры в мм 90 ° Обозначение H B LF WF LH GAMO° LAMS° 11 PTGNR1616-11APTGNL1616-11A 16 16 100 20,0 16 -5 -6 0,2 TN..1103..161610020,016-5-60,2TN..1103.. PTGNR2020K16 20 20 125 25,0 23 -5 -6 0,4 TN..1604.. PTGNR2525M16 25 25 150 32,0 23 -5 -6 0,7 TN..1604.. 16 PTGNR3225P16PTGNL2020K16 32 25 170 32,0 23 -5 -6 1,1 TN..1604..202012525,023-5-60,4TN..1604.. PTGNL2525M16 25 25 150 32,0 23 -5 -6 0,8 TN..1604.. PTGNL3225P16 32 25 170 32,0 23 -5 -6 1,1 TN..1604.. PTGNR2525M22 25 25 150 32,0 29 -5 -6 0,8 TN..2204.. 22 PTGNR3232P22PTGNL2525M22 32 32 170 40,0 29 -5 -6 1,3 TN..2204..252515032,029-5-60,8TN..2204.. PTGNL3232P22 32 32 170 40,0 29 -5 -6 1,3 TN..2204.. 27 PTGNR4040T27PTGNL4040T27 40 40 300 50,0 38 -5 -6 3,6 TN..2706..404030050,038-5-63,6TN..2706.. Комплектующие, Включено в комплект поставки Доп. части* Для Подкладная Зажимной винт Гайка Пуансон Штифтподкладной Клиновый Ключ Клиновый Ключ винтаподкладнойКлюч (под размера пластина пластины зажим зажим, винт пластины головку) R...11 117.26-620 136.26-654 – – 117.26-654 110.26-639 2.5SMS795 117.26-657 2SMS795 H00-2530 L...11 117.26-620 136.26-654 – – 117.26-654 110.26-638 2.5SMS795 117.26-657 2SMS795 – R...16 117.26-622 – – – PP2009-T09P 110.26-641.1 3SMS795 117.26-655.1 T09P-2 – L...16 117.26-622 – – – PP2009-T09P 110.26-640.1 3SMS795 117.26-655.1 T09P-2 – R...22 170.26-624 – – – PP2015-1-T15P 110.26-643.1 4SMS795 170.26-655 T15P-2 – L...22 170.26-624 – – – PP2015-1-T15P 110.26-642.1 4SMS795 170.26-655 T15P-2 – R...27 117.26-628 – 170.26-651 117.26-687 126.26-650 110.26-645 5SMS795 110.26-655 4SMS795 – L...27 117.26-628 – 170.26-651 117.26-687 126.26-650 110.26-644 5SMS795 110.26-655 4SMS795 – Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно 251
