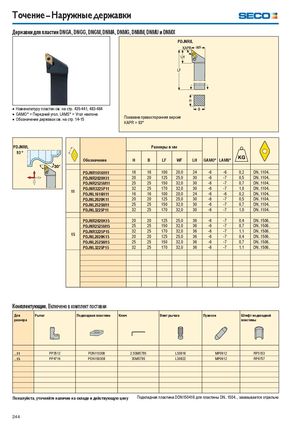

Точение – Наружные державки Державки для пластин DNGA, DNGG, DNGM, DNMA, DNMG, DNMM, DNMU и DNMX PDJNR/L  Номенклатуру пластин см. на стр. 435-441, 483-484  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана правосторонняя версияKAPR = 93° PDJNR/L Размеры в мм 93 ° Обозначение H B LF WF LH GAMO° LAMS° PDJNR1616H11 16 16 100 20,0 24 -6 -6 0,2 DN..1104.. PDJNR2020K11 20 20 125 25,0 30 -6 -7 0,5 DN..1104.. PDJNR2525M11 25 25 150 32,0 30 -6 -7 0,7 DN..1104.. 11 PDJNR3225P11PDJNL1616H11 32 25 170 32,0 30 -6 -7 1,0 DN..1104..161610020,024-6-60,2DN..1104.. PDJNL2020K11 20 20 125 25,0 30 -6 -7 0,5 DN..1104.. PDJNL2525M11 25 25 150 32,0 30 -6 -7 0,7 DN..1104.. PDJNL3225P11 32 25 170 32,0 30 -6 -7 1,0 DN..1104.. PDJNR2020K15 20 20 125 25,0 36 -6 -7 0,4 DN..1506.. PDJNR2525M15 25 25 150 32,0 36 -6 -7 0,7 DN..1506.. 15 PDJNR3225P15PDJNL2020K15 32 25 170 32,0 36 -6 -7 1,1 DN..1506..202012525,036-6-70,4DN..1506.. PDJNL2525M15 25 25 150 32,0 36 -6 -7 0,7 DN..1506.. PDJNL3225P15 32 25 170 32,0 36 -6 -7 1,1 DN..1506.. Комплектующие, Включено в комплект поставки Для Рычаг Подкладная пластина Ключ Винт рычага Пуансон Штифт подкладной размера пластины ...11 PP3512 PDN110308 2.5SMS795 LS0616 MP0912 RP5153 ...15 PP4716 PDN150308 3SMS795 LS0822 MP0912 RP6757 Пожалуйста, уточняйте наличие на складе и действующую цену Подкладная пластина DDN150416 для пластины DN..1504.., заказывается отдельно 244
