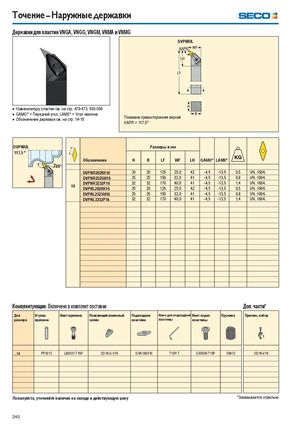

Точение – Наружные державки Державки для пластин VNGA, VNGG, VNGM, VNMA и VNMG DVPNR/L  Номенклатуру пластин см. на стр. 470-473, 503-504  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана правосторонняя версияKAPR = 117,5° DVPNR/L Размеры в мм 117,5 ° Обозначение H B LF WF LH GAMO° LAMS° DVPNR2020K16 20 20 125 25,0 42 -4,5 -13,5 0,5 VN..1604.. DVPNR2525M16 25 25 150 32,0 41 -4,5 -13,5 0,8 VN..1604.. 16 DVPNR3232P16DVPNL2020K16 32 32 170 40,0 41 -4,5 -13,5 1,4 VN..1604..202012525,042-4,5-13,50,5VN..1604.. DVPNL2525M16 25 25 150 32,0 41 -4,5 -13,5 0,8 VN..1604.. DVPNL3232P16 32 32 170 40,0 41 -4,5 -13,5 1,4 VN..1604.. Комплектующие, Включено в комплект поставки Доп. части* Для Втулка Винт прижима Плавающий клиновый Подкладная Ключ для подкладной Винт подкл. Пружина Прижим, набор размера прижима зажим пластина пластины пластины ...16 FP2012 L85021-T15P CD19-S-V16 DVN160310 T15P-7 C03508-T15P S6912 CD19-V16 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно 240
