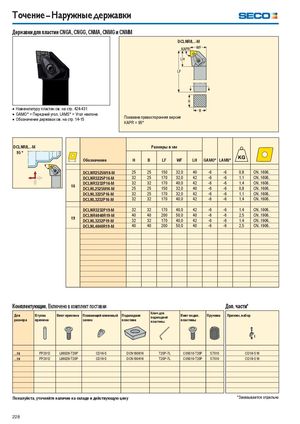

Точение – Наружные державки Державки для пластин CNGA, CNGG, CNMA, CNMG и CNMM DCLNR/L..-M  Номенклатуру пластин см. на стр. 424-431  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана правосторонняя версияKAPR = 95° DCLNR/L..-M Размеры в мм 95 ° Обозначение H B LF WF LH GAMO° LAMS° DCLNR2525M16-M 25 25 150 32,0 40 -6 -6 0,8 CN..1606.. DCLNR3225P16-M 32 25 170 32,0 42 -6 -6 1,1 CN..1606.. 16 DCLNR3232P16-MDCLNL2525M16-M32 32 170 40,0 42 -6 -6 1,4 CN..1606..252515032,040-6-60,8CN..1606.. DCLNL3225P16-M 32 25 170 32,0 42 -6 -6 1,1 CN..1606.. DCLNL3232P16-M 32 32 170 40,0 42 -6 -6 1,4 CN..1606.. DCLNR3232P19-M 32 32 170 40,0 42 -6 -6 1,4 CN..1906.. 19 DCLNR4040R19-MDCLNL3232P19-M40 40 200 50,0 40 -6 -6 2,5 CN..1906..323217040,042-6-61,4CN..1906.. DCLNL4040R19-M 40 40 200 50,0 40 -6 -6 2,5 CN..1906.. Комплектующие, Включено в комплект поставки Доп. части* Для Втулка Винт прижима Плавающий клиновый Подкладная Ключ дляподкладнойВинт подкл. Пружина Прижим, набор размера прижима зажим пластина пластины пластины ...16 FP2012 L86026-T20P CD16-S DCN160616 T20P-7L C05010-T20P S7010 CD16-S16 ...19 FP2012 L86026-T20P CD19-S DCN190416 T20P-7L C05010-T20P S7010 CD19-S19 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно 228
