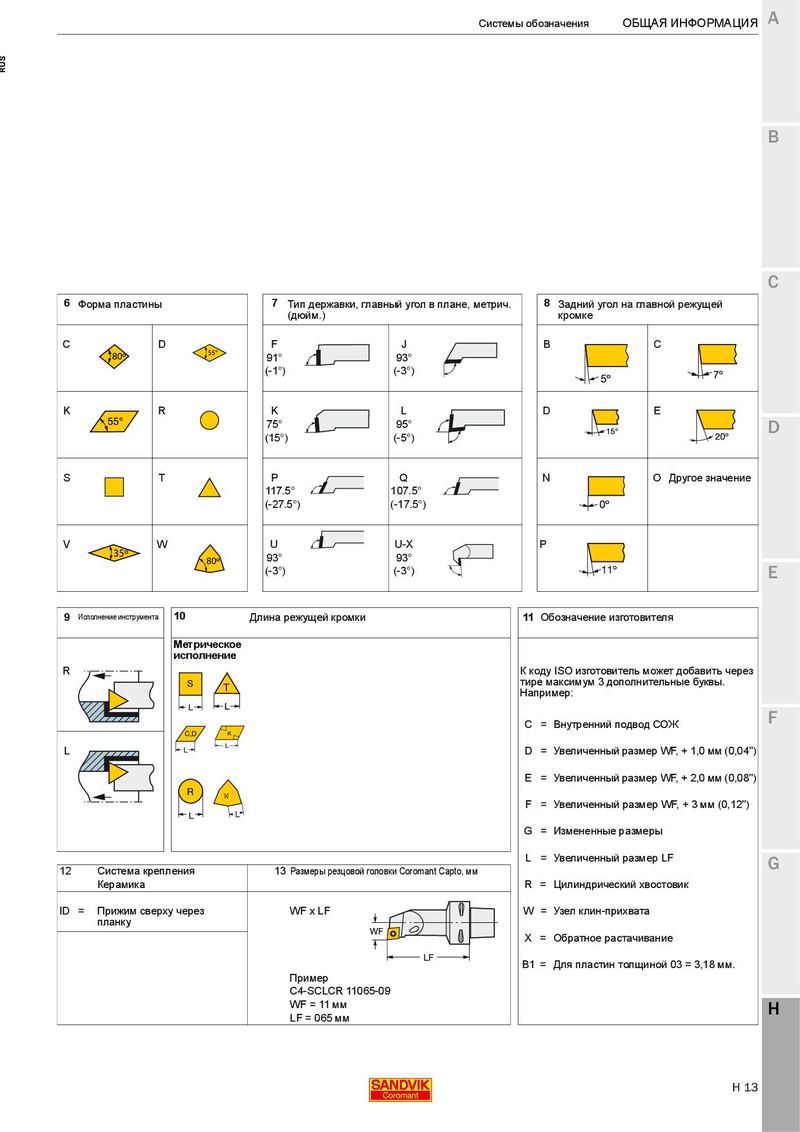

Системы обозначения ОБЩАЯ ИНФОРМАЦИЯ A RUS B C 6 Форма пластины 7 Тип державки, главный угол в плане, метрич. 8 Задний угол на главной режущей (дюйм.) кромке C D F J B C 91° 93° (-1°) (-3°) K R K L D E 75° 95° D (15°) (-5°) S T P Q N O Другое значение 117.5° 107.5° (-27.5°) (-17.5°) V W U U-X P 93° 93° (-3°) (-3°) E 9 Исполнение инструмента 10 Длина режущей кромки 11 Обозначение изготовителя Метрическое исполнение R К коду ISO изготовитель может добавить через тире максимум 3 дополнительные буквы. Например: F C = Внутренний подвод СОЖ L D = Увеличенный размер WF, + 1,0 мм (0,04") E = Увеличенный размер WF, + 2,0 мм (0,08") W F = Увеличенный размер WF, + 3 мм (0,12") G = Измененные размеры L = Увеличенный размер LF G 12 Система крепления 13 Размеры резцовой головки Coromant Capto, мм Керамика R = Цилиндрический хвостовик ID = Прижим сверху через WF x LF W = Узел клин-прихвата планку X = Обратное растачивание B1 = Для пластин толщиной 03 = 3,18 мм. Пример C4-SCLCR 11065-09 WF = 11 мм H LF = 065 мм ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения H 13
