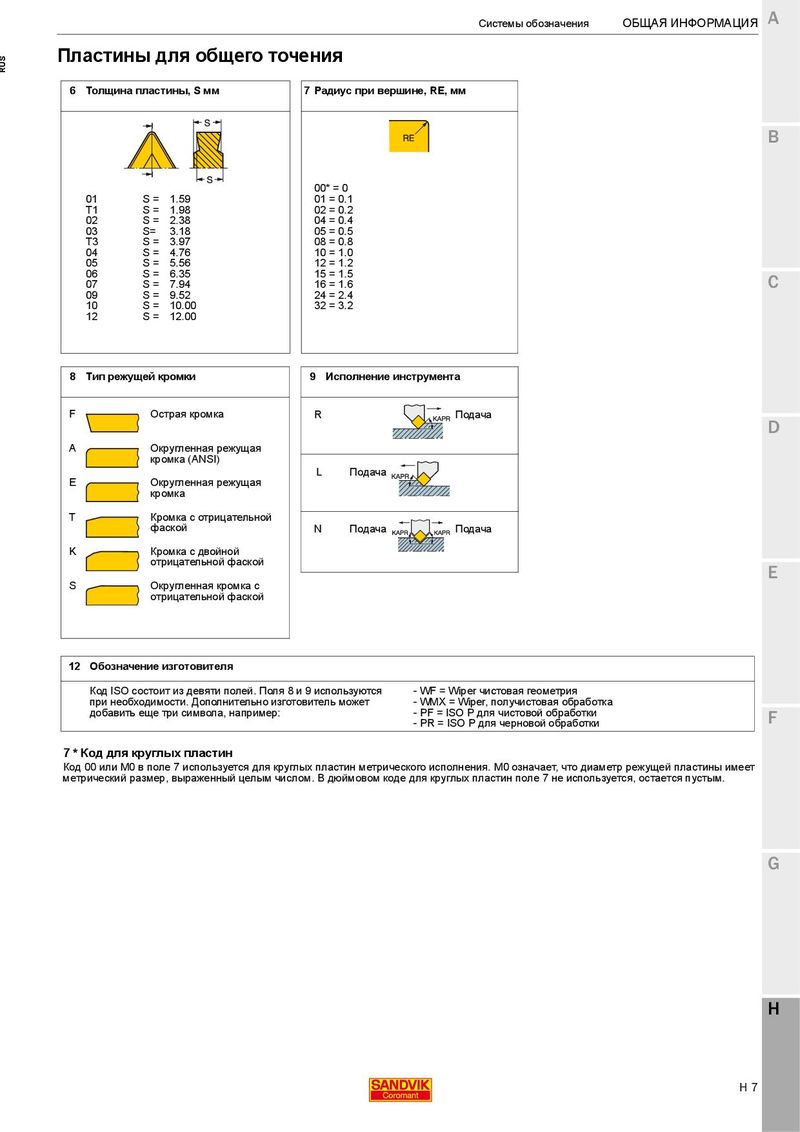

Системы обозначения ОБЩАЯ ИНФОРМАЦИЯ A Пластины для общего точения RUS 6 Толщина пластины, S мм 7 Радиус при вершине, RE, мм B 00* = 0 01 S = 1.59 01 = 0.1 T1 S = 1.98 02 = 0.2 02 S = 2.38 04 = 0.4 03 S= 3.18 05 = 0.5 T3 S = 3.97 08 = 0.8 04 S = 4.76 10 = 1.0 05 S = 5.56 12 = 1.2 06 S = 6.35 15 = 1.5 07 S = 7.94 16 = 1.6 C 09 S = 9.52 24 = 2.4 10 S = 10.00 32 = 3.2 12 S = 12.00 8 Тип режущей кромки 9 Исполнение инструмента F Острая кромка R Подача D A Округленная режущая кромка (ANSI) L Подача E Округленная режущая кромка T Кромка с отрицательной фаской N Подача Подача K Кромка с двойной отрицательной фаской E S Округленная кромка с отрицательной фаской 12 Обозначение изготовителя Код ISO состоит из девяти полей. Поля 8 и 9 используются - WF = Wiper чистовая геометрия при необходимости. Дополнительно изготовитель может - WMX = Wiper, получистовая обработка добавить еще три символа, например: - PF = ISO P для чистовой обработки - PR = ISO P для черновой обработки F 7 * Код для круглых пластин Код 00 или M0 в поле 7 используется для круглых пластин метрического исполнения. M0 означает, что диаметр режущей пластины имеет метрический размер, выраженный целым числом. В дюймовом коде для круглых пластин поле 7 не используется, остается пустым. G H ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения H 7
