Каталог Sandvik базовые наборы инструментов для новых станков - страница 8

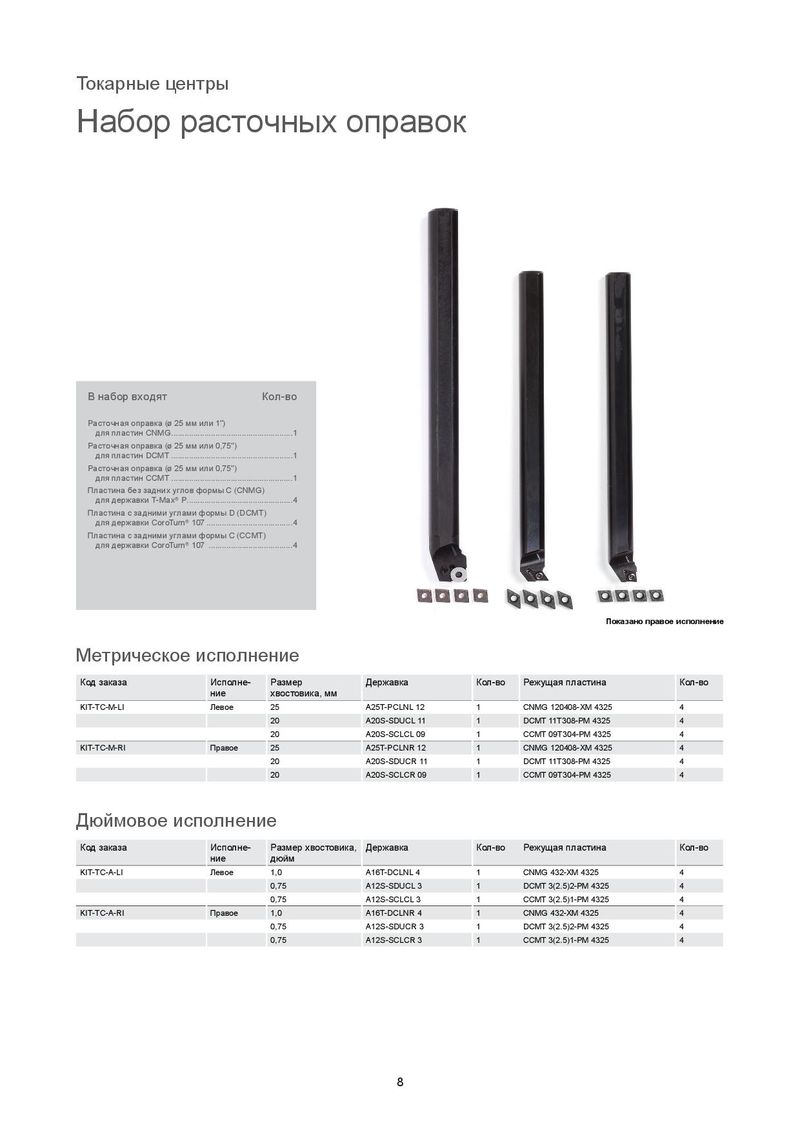

Токарные центры Набор расточных оправок В набор входят Кол-во Расточная оправка (ø 25 мм или 1") для пластин CNMG .......................................................1 Расточная оправка (ø 25 мм или 0,75") для пластин DCMT .......................................................1 Расточная оправка (ø 25 мм или 0,75") для пластин CCMT .......................................................1 Пластина без задних углов формы С (CNMG) для державки T-Max® P ................................................4 Пластина с задними углами формы D (DCMT) для державки CoroTurn® 107 .......................................4 Пластина с задними углами формы C (CCMT) для державки CoroTurn® 107 ......................................4 Показано правое исполнение Метрическое исполнение Код заказа Исполне- Размер Державка Кол-во Режущая пластина Кол-во ние хвостовика, мм KIT-TC-M-LI Левое 25 A25T-PCLNL 12 1 CNMG 120408-XM 4325 4 20 A20S-SDUCL 11 1 DCMT 11T308-PM 4325 4 20 A20S-SCLCL 09 1 CCMT 09T304-PM 4325 4 KIT-TC-M-RI Правое 25 A25T-PCLNR 12 1 CNMG 120408-XM 4325 4 20 A20S-SDUCR 11 1 DCMT 11T308-PM 4325 4 20 A20S-SCLCR 09 1 CCMT 09T304-PM 4325 4 Дюймовое исполнение Код заказа Исполне- Размер хвостовика, Державка Кол-во Режущая пластина Кол-во ние дюйм KIT-TC-A-LI Левое 1,0 A16T-DCLNL 4 1 CNMG 432-XM 4325 4 0,75 A12S-SDUCL 3 1 DCMT 3(2.5)2-PM 4325 4 0,75 A12S-SCLCL 3 1 CCMT 3(2.5)1-PM 4325 4 KIT-TC-A-RI Правое 1,0 A16T-DCLNR 4 1 CNMG 432-XM 4325 4 0,75 A12S-SDUCR 3 1 DCMT 3(2.5)2-PM 4325 4 0,75 A12S-SCLCR 3 1 CCMT 3(2.5)1-PM 4325 4 8
