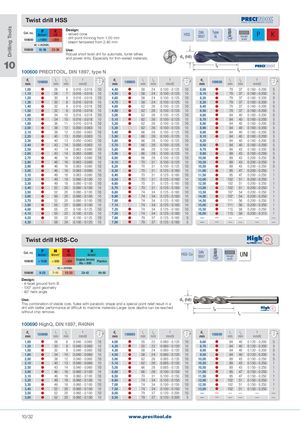

Drilling Tools Twist drill HSS Cat. no. PN/mm2 KHB Design:- relived cone100600<1000<300- drill point thinning from 1.00 mm- steam tempered from 2.40 mm HSS DIN1897 TypeN Straight118°shankP K vc = m/min. 100600 18-36 23-36 Use: Robust short twist drill for automats, turret lathes and power drills. Especially for thin-walled materials. (h8) 10 100600 PRECITOOL, DIN 1897, type N d1mm 100600 l1mm l2mm fmm/U d1mm 100600 l1mm l2mm fmm/U d1mm 100600 l1mm l2mm fmm/U 1,00 26 6 0.016 - 0.018 10 4,40 58 24 0.100 - 0.125 10 8,00 79 37 0.160 - 0.200 5 1,10 28 7 0.016 - 0.018 10 4,50 58 24 0.100 - 0.125 10 8,10 79 37 0.160 - 0.200 5 1,20 30 8 0.016 - 0.018 10 4,60 58 24 0.100 - 0.125 10 8,20 79 37 0.160 - 0.200 5 1,30 30 8 0.016 - 0.018 10 4,70 58 24 0.100 - 0.125 10 8,30 79 37 0.160 - 0.200 5 1,40 32 9 0.016 - 0.018 10 4,80 62 26 0.100 - 0.125 10 8,40 79 37 0.160 - 0.200 5 1,50 32 9 0.016 - 0.018 10 4,90 62 26 0.100 - 0.125 10 8,50 79 37 0.160 - 0.200 5 1,60 34 10 0.016 - 0.018 10 5,00 62 26 0.100 - 0.125 10 8,60 84 40 0.160 - 0.200 5 1,70 34 10 0.016 - 0.018 10 5,10 62 26 0.100 - 0.125 10 8,70 84 40 0.160 - 0.200 5 1,80 36 11 0.016 - 0.018 10 5,20 62 26 0.100 - 0.125 10 8,80 84 40 0.160 - 0.200 5 2,00 38 12 0.050 - 0.063 10 5,30 62 26 0.100 - 0.125 10 8,90 84 40 0.160 - 0.200 5 2,10 38 12 0.050 - 0.063 10 5,40 66 28 0.100 - 0.125 10 9,00 84 40 0.160 - 0.200 5 2,20 40 13 0.050 - 0.063 10 5,50 66 28 0.100 - 0.125 10 9,10 84 40 0.160 - 0.200 5 2,30 40 13 0.050 - 0.063 10 5,60 66 28 0.100 - 0.125 10 9,20 84 40 0.160 - 0.200 5 2,40 43 14 0.050 - 0.063 10 5,70 66 28 0.100 - 0.125 10 9,50 84 40 0.160 - 0.200 5 2,50 43 14 0.063 - 0.080 10 5,80 66 28 0.100 - 0.125 10 9,70 89 43 0.160 - 0.200 5 2,60 43 14 0.063 - 0.080 10 5,90 66 28 0.100 - 0.125 10 9,80 89 43 0.160 - 0.200 5 2,70 46 16 0.063 - 0.080 10 6,00 66 28 0.100 - 0.125 10 10,00 89 43 0.200 - 0.250 5 2,80 46 16 0.063 - 0.080 10 6,10 70 31 0.100 - 0.125 10 10,20 89 43 0.200 - 0.250 5 2,90 46 16 0.063 - 0.080 10 6,20 70 31 0.100 - 0.125 10 10,50 89 43 0.200 - 0.250 5 3,00 46 16 0.063 - 0.080 10 6,30 70 31 0.125 - 0.160 10 11,00 95 47 0.200 - 0.250 1 3,10 49 18 0.063 - 0.080 10 6,40 70 31 0.125 - 0.160 10 11,50 95 47 0.200 - 0.250 1 3,20 49 18 0.080 - 0.100 10 6,50 70 31 0.125 - 0.160 10 12,00 102 51 0.200 - 0.250 1 3,30 49 18 0.080 - 0.100 10 6,60 70 31 0.125 - 0.160 10 12,50 102 51 0.200 - 0.250 1 3,40 52 20 0.080 - 0.100 10 6,70 70 31 0.125 - 0.160 10 13,00 102 51 0.200 - 0.250 1 3,50 52 20 0.080 - 0.100 10 6,80 74 34 0.125 - 0.160 10 13,50 107 54 0.200 - 0.250 1 3,60 50 20 0.080 - 0.100 10 6,90 74 34 0.125 - 0.160 10 14,00 107 54 0.200 - 0.250 1 3,70 52 20 0.080 - 0.100 10 7,00 74 34 0.125 - 0.160 10 14,50 111 56 0.200 - 0.250 1 3,80 55 22 0.080 - 0.100 10 7,10 74 34 0.125 - 0.160 10 15,00 111 56 0.200 - 0.250 1 4,00 55 22 0.100 - 0.125 10 7,20 74 34 0.125 - 0.160 10 15,50 115 58 0.200 - 0.250 1 4,10 55 22 0.100 - 0.125 10 7,50 74 34 0.125 - 0.160 10 16,00 115 58 0.250 - 0.315 1 4,20 55 22 0.100 - 0.125 10 7,80 79 37 0.125 - 0.160 5 — — — — — — 4,30 58 24 0.100 - 0.125 10 7,90 79 37 0.125 - 0.160 5 — — — — — — Twist drill HSS-Co Cat. no. PN/mm2 MN/mm2 KHB NN/mm2 HSS-Co DIN1897 Straight UNI 100690 < 1500 < 850 <300 Copper, bronzeAlu < 600Plastics 130° shank vc = m/min. 100690 8-20 7-11 15-20 28-42 40-50 Design: - 4-facet ground form B - 130° point geometry - 40° helix angle Use: (h8) This combination of stable core, flutes with parabolic shape and a special point relief result in a drill with better performance at difficult to machine materials Larger bore depths can be reached without chip removal. 100690 HighQ, DIN 1897, R40NH d1mm 100690 l 1mm l 2mm fmm/U d1mm 100690 l 1mm l 2mm fmm/U d1mm 100690 l 1mm l 2mm fmm/U 1,00 26 6 0.040 - 0.060 10 4,00 55 22 0.080 - 0.120 10 8,60 84 40 0.120 - 0.200 5 1,20 30 8 0.040 - 0.060 10 4,20 55 22 0.080 - 0.120 10 8,70 84 40 0.120 - 0.200 5 1,50 32 9 0.040 - 0.060 10 4,30 58 24 0.080 - 0.120 10 9,00 84 40 0.120 - 0.200 5 1,60 34 10 0.040 - 0.060 10 4,50 58 24 0.080 - 0.120 10 9,50 84 40 0.120 - 0.200 5 2,00 38 12 0.040 - 0.060 10 5,00 62 26 0.085 - 0.135 10 10,00 89 43 0.150 - 0.250 5 2,10 40 13 0.040 - 0.060 10 5,10 62 26 0.085 - 0.135 10 10,20 89 43 0.150 - 0.250 1 2,50 43 14 0.040 - 0.060 10 5,50 66 28 0.085 - 0.135 10 10,50 89 43 0.150 - 0.250 1 3,00 46 16 0.060 - 0.100 10 6,00 66 28 0.100 - 0.150 10 11,00 95 47 0.150 - 0.250 1 3,10 49 18 0.060 - 0.100 10 6,50 70 31 0.100 - 0.150 10 11,50 95 47 0.150 - 0.250 1 3,20 49 18 0.060 - 0.100 10 6,80 74 34 0.100 - 0.150 10 12,00 102 51 0.150 - 0.250 1 3,30 49 18 0.060 - 0.100 10 7,00 74 34 0.100 - 0.150 10 12,50 102 51 0.150 - 0.250 1 3,40 52 20 0.060 - 0.100 10 7,50 74 34 0.100 - 0.150 10 13,00 102 51 0.150 - 0.250 1 3,50 52 20 0.060 - 0.100 10 8,00 79 37 0.120 - 0.200 10 — — — — — — 3,60 52 20 0.060 - 0.100 10 8,50 79 37 0.120 - 0.200 5 — — — — — — 10/32 www.precitool.de
