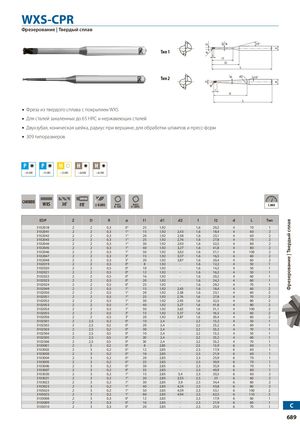

DRD d1 a° α dd Фрезерование | Твердый сплав WXS-CPR Фрезерование | Твердый сплав 15° Тип 1 l l1 l2 L Тип 2 d2 15 R l l1 L Фреза из твердого сплава с покрытием WXS Для сталей закаленных до 65 HRC и нержавеющих сталей Двухзубая, коническая шейка, радиус при вершине, для обработки штампов и пресс-форм 309 типоразмеров P ○◉ P ◉ ○ M ○ H ◉ H ◉ ~45 HRC ~55 HRC ~35 HRC ~60 HRC ~65 HRC SHRINK CARBIDE WXS 30˚ RFIT± 0.005 D<0.50~-0.01 D≥0.50~-0.015 C.888 EDP Z D R α l1 d1 d2 l l2 d L Тип 3102018 2 2 0,3 0° 25 1,92 - 1,6 29,2 4 70 1 3102041 2 2 0,3 1° 15 1,92 2,43 1,6 18,4 4 60 2 3102042 2 2 0,3 1° 20 1,92 2,58 1,6 23,1 4 60 2 3102043 2 2 0,3 1° 25 1,92 2,76 1,6 27,8 4 70 2 3102044 2 2 0,3 1° 30 1,92 2,93 1,6 32,5 4 80 2 3102045 2 2 0,3 1° 40 1,92 3,27 1,6 41,8 4 80 2 3102046 2 2 0,3 1° 50 1,92 3,62 1,6 51,1 4 100 2 3102047 2 2 0,3 3° 15 1,92 3,37 1,6 16,5 4 60 2 3102048 2 2 0,3 3° 20 1,92 3,87 1,6 20,4 4 60 2 3102019 2 2 0,5 0° 8 1,92 - 1,6 12,2 4 50 1 3102020 2 2 0,5 0° 10 1,92 - 1,6 14,2 4 50 1 3102021 2 2 0,5 0° 12 1,92 - 1,6 16,2 4 50 1 3102022 2 2 0,5 0° 16 1,92 - 1,6 20,2 4 60 1 3102023 2 2 0,5 0° 20 1,92 - 1,6 24,2 4 60 1 3102024 2 2 0,5 0° 25 1,92 - 1,6 29,2 4 70 1 3102049 2 2 0,5 1° 15 1,92 2,43 1,6 18,4 4 60 2 3102050 2 2 0,5 1° 20 1,92 2,58 1,6 23,1 4 60 2 3102051 2 2 0,5 1° 25 1,92 2,76 1,6 27,8 4 70 2 3102052 2 2 0,5 1° 30 1,92 2,93 1,6 32,5 4 80 2 3102053 2 2 0,5 1° 40 1,92 3,27 1,6 41,8 4 80 2 3102054 2 2 0,5 1° 50 1,92 3,62 1,6 51,1 4 100 2 3102055 2 2 0,5 3° 15 1,92 3,37 1,6 16,5 4 60 2 3102056 2 2 0,5 3° 20 1,92 3,87 1,6 20,4 4 60 2 3102501 2 2,5 0,2 0° 10 2,4 - 2,2 13,2 4 50 1 3102502 2 2,5 0,2 0° 20 2,4 - 2,2 23,2 4 60 1 3102503 2 2,5 0,2 0° 30 2,4 - 2,2 33,2 4 70 1 3102504 2 2,5 0,5 0° 10 2,4 - 2,2 13,2 4 50 1 3102505 2 2,5 0,5 0° 20 2,4 - 2,2 23,2 4 60 1 3102506 2 2,5 0,5 0° 30 2,4 - 2,2 33,2 4 70 1 3103001 2 3 0,2 0° 8 2,85 - 2,5 13,9 6 60 1 3103002 2 3 0,2 0° 12 2,85 - 2,5 17,9 6 60 1 3103003 2 3 0,2 0° 16 2,85 - 2,5 21,9 6 60 1 3103004 2 3 0,2 0° 20 2,85 - 2,5 25,9 6 70 1 3103005 2 3 0,2 0° 25 2,85 - 2,5 30,9 6 70 1 3103006 2 3 0,2 0° 30 2,85 - 2,5 35,9 6 70 1 3103007 2 3 0,2 0° 35 2,85 - 2,5 40,9 6 80 1 3103020 2 3 0,2 1° 15 2,85 3,4 2,5 20,3 6 60 2 3103021 2 3 0,2 1° 20 2,85 3,55 2,5 25 6 60 2 3103022 2 3 0,2 1° 30 2,85 3,9 2,5 34,4 6 80 2 3103023 2 3 0,2 1° 40 2,85 4,24 2,5 43,8 6 80 2 3103024 2 3 0,2 1° 50 2,85 4,59 2,5 53,1 6 100 2 3103025 2 3 0,2 1° 60 2,85 4,94 2,5 62,5 6 110 2 3103008 2 3 0,3 0° 12 2,85 - 2,5 17,9 6 60 1 31030093103010 2 3 0,3 0° 16 2,85 - 2,5 21,9 6 60 1230,30°202,85-2,525,96701C 689
