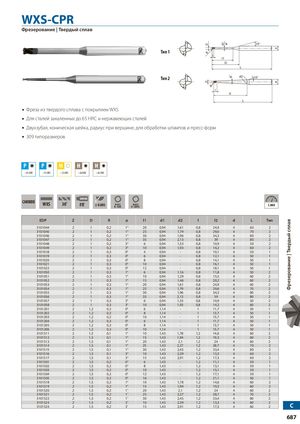

DRD d1 a° α dd Фрезерование | Твердый сплав WXS-CPR Фрезерование | Твердый сплав 15° Тип 1 l l1 l2 L Тип 2 d2 15 R l l1 L Фреза из твердого сплава с покрытием WXS Для сталей закаленных до 65 HRC и нержавеющих сталей Двухзубая, коническая шейка, радиус при вершине, для обработки штампов и пресс-форм 309 типоразмеров P ○◉ P ◉ ○ M ○ H ◉ H ◉ ~45 HRC ~55 HRC ~35 HRC ~60 HRC ~65 HRC SHRINK CARBIDE WXS 30˚ RFIT± 0.005 D<0.50~-0.01 D≥0.50~-0.015 C.888 EDP Z D R α l1 d1 d2 l l2 d L Тип 3101044 2 1 0,2 1° 20 0,94 1,61 0,8 24,9 4 60 2 3101045 2 1 0,2 1° 25 0,94 1,79 0,8 29,6 4 70 2 3101046 2 1 0,2 1° 30 0,94 1,96 0,8 34,3 4 80 2 3101047 2 1 0,2 1° 35 0,94 2,13 0,8 39 4 80 2 3101048 2 1 0,2 3° 6 0,94 1,53 0,8 10,9 4 50 2 3101049 2 1 0,2 3° 10 0,94 1,93 0,8 14,2 4 60 2 3101018 2 1 0,3 0° 4 0,94 - 0,8 10,1 4 50 1 3101019 2 1 0,3 0° 6 0,94 - 0,8 12,1 4 50 1 3101020 2 1 0,3 0° 8 0,94 - 0,8 14,1 4 50 1 3101021 2 1 0,3 0° 10 0,94 - 0,8 16,1 4 50 1 3101022 2 1 0,3 0° 12 0,94 - 0,8 18,1 4 50 1 3101050 2 1 0,3 1° 6 0,94 1,16 0,8 11,8 4 50 2 3101051 2 1 0,3 1° 10 0,94 1,29 0,8 15,5 4 60 2 3101052 2 1 0,3 1° 15 0,94 1,46 0,8 20,2 4 60 2 3101053 2 1 0,3 1° 20 0,94 1,61 0,8 24,9 4 60 2 3101054 2 1 0,3 1° 25 0,94 1,79 0,8 29,6 4 70 2 3101055 2 1 0,3 1° 30 0,94 1,96 0,8 34,3 4 80 2 3101056 2 1 0,3 1° 35 0,94 2,13 0,8 39 4 80 2 3101057 2 1 0,3 3° 6 0,94 1,53 0,8 10,9 4 50 2 3101058 2 1 0,3 3° 10 0,94 1,93 0,8 14,2 4 60 2 3101201 2 1,2 0,2 0° 6 1,14 - 1 11,7 4 50 1 3101202 2 1,2 0,2 0° 8 1,14 - 1 13,7 4 50 1 3101203 2 1,2 0,2 0° 10 1,14 - 1 15,7 4 50 1 3101204 2 1,2 0,3 0° 6 1,14 - 1 11,7 4 50 1 3101205 2 1,2 0,3 0° 8 1,14 - 1 13,7 4 50 1 3101206 2 1,2 0,3 0° 10 1,14 - 1 15,7 4 50 1 3101511 2 1,5 0,1 1° 10 1,43 1,78 1,2 14,6 4 60 2 3101512 2 1,5 0,1 1° 15 1,43 1,94 1,2 19,3 4 60 2 3101513 2 1,5 0,1 1° 20 1,43 2,1 1,2 24 4 60 2 3101514 2 1,5 0,1 1° 25 1,43 2,27 1,2 28,7 4 70 2 3101515 2 1,5 0,1 1° 30 1,43 2,45 1,2 33,4 4 80 2 3101516 2 1,5 0,1 3° 10 1,43 2,39 1,2 13,3 4 60 2 3101517 2 1,5 0,1 3° 15 1,43 2,91 1,2 17,3 4 60 2 3101501 2 1,5 0,2 0° 6 1,43 - 1,2 11,1 4 50 1 3101502 2 1,5 0,2 0° 8 1,43 - 1,2 13,1 4 50 1 3101503 2 1,5 0,2 0° 10 1,43 - 1,2 15,1 4 50 1 3101504 2 1,5 0,2 0° 12 1,43 - 1,2 17,1 4 50 1 3101505 2 1,5 0,2 0° 16 1,43 - 1,2 21,1 4 50 1 3101518 2 1,5 0,2 1° 10 1,43 1,78 1,2 14,6 4 60 2 3101519 2 1,5 0,2 1° 15 1,43 1,94 1,2 19,3 4 60 2 3101520 2 1,5 0,2 1˚ 20 1,43 2,1 1,2 24 4 60 2 3101521 2 1,5 0,2 1˚ 25 1,43 2,27 1,2 28,7 4 70 2 3101522 2 1,5 0,2 1˚ 30 1,43 2,45 1,2 33,4 4 80 2 31015233101524 2 1,5 0,2 3˚ 10 1,43 2,39 1,2 13,3 4 60 221,50,23˚151,432,911,217,34602C 687
