Общий каталог Osawa 2021 - страница 480

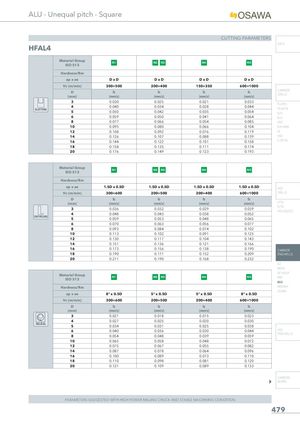

ALU - Unequal pitch - Square CUTTING PARAMETERS INFO HFAL4 Material GroupISO 513 N1 N2 N3 N4 N5 Hardness/Rm ap x ae DxD DxD DxD DxD Vc (m/min) 300÷500 200÷400 150÷350 600÷1000 D fz(mm)(mm/z) fz(mm/z) fz(mm/z) fz(mm/z) CARBIDEDRILLS 3 0.030 0.025 0.021 0.033 PU-HPU 4SLOTTING5 0.0400.050 0.0340.042 0.0280.035 0.044 TA-4HTA0.054SUH 6 0.059 0.050 0.041 0.064 ALH 8 0.077 0.066 0.054 0.085 HRC 10 0.095 0.080 0.066 0.104 SUH MINI 12 0.108 0.092 0.076 0.119 HL 14 0.126 0.107 0.088 0.139 HSD 16 0.144 0.122 0.101 0.158 C-SD-TA 18 0.158 0.135 0.111 0.174 20 0.176 0.149 0.123 0.193 Material Group N1 N2 N3 N4 N5 ISO 513 Hardness/Rm ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D HSS Vc (m/min) 300÷600 200÷500 200÷400 600÷1000 DRILLS D fz fz fz fz (mm) (mm/z) (mm/z) (mm/z) (mm/z) LFTA 3 0.036 0.032 0.029 0.039 SUTAHSS-HSS/CO 4 0.048 0.043 0.038 0.052 SIDE MILLING 5 0.059 0.053 0.048 0.065 6 0.070 0.063 0.056 0.077 8 0.093 0.084 0.074 0.102 10 0.113 0.102 0.091 0.125 12 0.130 0.117 0.104 0.143 14 0.151 0.136 0.121 0.166 16 0.173 0.156 0.138 0.190 CARBIDE 18 0.190 0.171 0.152 0.209 END-MILLS 20 0.211 0.190 0.168 0.232 G2 MDTA Material Group N1 N2 N3 N4ISO 513 HF VH/UPN5MEF ALU Hardness/Rm MEX/MH UH/MH ap x ae 8° x 0.5D 5° x 0.5D 5° x 0.5D 8° x 0.5D Vc (m/min) 300÷600 200÷500 200÷400 600÷1000 D fz fz fz fz (mm) (mm/z) (mm/z) (mm/z) (mm/z) 3 0.021 0.018 0.015 0.023 4 0.027 0.025 0.020 0.030 HELICAL 5 0.034 0.031 0.025 0.038 6 0.040 0.036 0.030 0.044 HSS 8 0.054 0.048 0.039 0.059 END-MILLS 10 0.065 0.058 0.048 0.072 12 0.075 0.067 0.055 0.082 14 0.087 0.078 0.064 0.096 16 0.100 0.089 0.073 0.110 18 0.110 0.098 0.081 0.120 20 0.121 0.109 0.089 0.133 CARBIDE BURRS PARAMETERS SUGGESTED WITH HIGH POWER MILLING CHUCK AND STABLE MACHINING CONDITION 479
