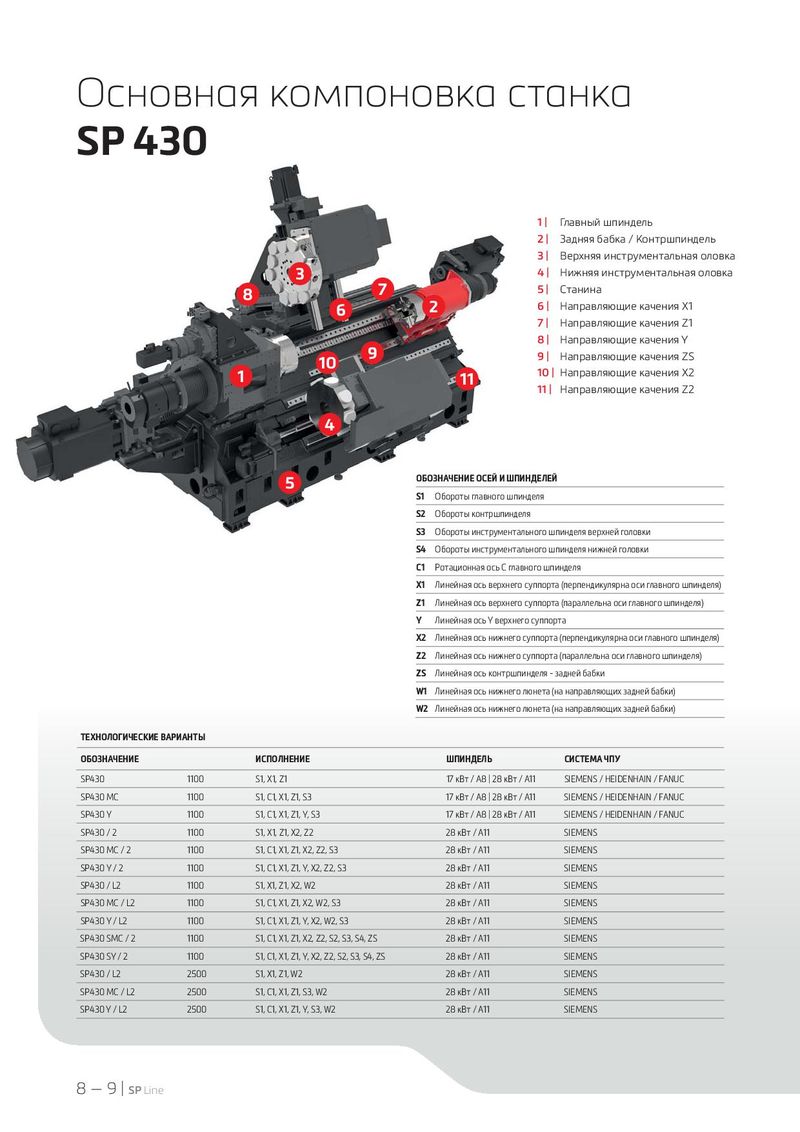

Основная компоновка станка SP 430 1| Главный шпиндель 2| Задняя бабка / Контршпиндель 3| Верхняя инструментальная оловка 3 4| Нижняя инструментальная оловка 8 7 5| Станина 6 2 6| Направляющие качения X1 7| Направляющие качения Z1 8| Направляющие качения Y 10 9 9| Направляющие качения ZS 1 11 10 | Направляющие качения X2 11 | Направляющие качения Z2 4 5 ОБОЗНАЧЕНИЕ ОСЕЙ И ШПИНДЕЛЕЙ S1 Обороты главного шпинделя S2 Обороты контршпинделя S3 Обороты инструментального шпинделя верхней головки S4 Обороты инструментального шпинделя нижней головки C1 Ротационная ось С главного шпинделя X1 Линейная ось верхнего суппорта (перпендикулярна оси главного шпинделя) Z1 Линейная ось верхнего суппорта (параллельна оси главного шпинделя) Y Линейная ось Y верхнего суппорта X2 Линейная ось нижнего суппорта (перпендикулярна оси главного шпинделя) Z2 Линейная ось нижнего суппорта (параллельна оси главного шпинделя) ZS Линейная ось контршпинделя - задней бабки W1 Линейная ось нижнего люнета (на направляющих задней бабки) W2 Линейная ось нижнего люнета (на направляющих задней бабки) ТЕХНОЛОГИЧЕСКИЕ ВАРИАНТЫ ОБОЗНАЧЕНИЕ ИСПОЛНЕНИЕ ШПИНДЕЛЬ СИСТЕМА ЧПУ SP430 1100 S1, X1, Z1 17 кВт / A8 | 28 кВт / A11 SIEMENS / HEIDENHAIN / FANUC SP430 MC 1100 S1, C1, X1, Z1, S3 17 кВт / A8 | 28 кВт / A11 SIEMENS / HEIDENHAIN / FANUC SP430 Y 1100 S1, C1, X1, Z1, Y, S3 17 кВт / A8 | 28 кВт / A11 SIEMENS / HEIDENHAIN / FANUC SP430 / 2 1100 S1, X1, Z1, X2, Z2 28 кВт / A11 SIEMENS SP430 MC / 2 1100 S1, C1, X1, Z1, X2, Z2, S3 28 кВт / A11 SIEMENS SP430 Y / 2 1100 S1, C1, X1, Z1, Y, X2, Z2, S3 28 кВт / A11 SIEMENS SP430 / L2 1100 S1, X1, Z1, X2, W2 28 кВт / A11 SIEMENS SP430 MC / L2 1100 S1, C1, X1, Z1, X2, W2, S3 28 кВт / A11 SIEMENS SP430 Y / L2 1100 S1, C1, X1, Z1, Y, X2, W2, S3 28 кВт / A11 SIEMENS SP430 SMC / 2 1100 S1, C1, X1, Z1, X2, Z2, S2, S3, S4, ZS 28 кВт / A11 SIEMENS SP430 SY / 2 1100 S1, C1, X1, Z1, Y, X2, Z2, S2, S3, S4, ZS 28 кВт / A11 SIEMENS SP430 / L2 2500 S1, X1, Z1, W2 28 кВт / A11 SIEMENS SP430 MC / L2 2500 S1, C1, X1, Z1, S3, W2 28 кВт / A11 SIEMENS SP430 Y / L2 2500 S1, C1, X1, Z1, Y, S3, W2 28 кВт / A11 SIEMENS 8 — 9 | SP Line
