Токарные станки KOVOSVIT серии SP - страница 18

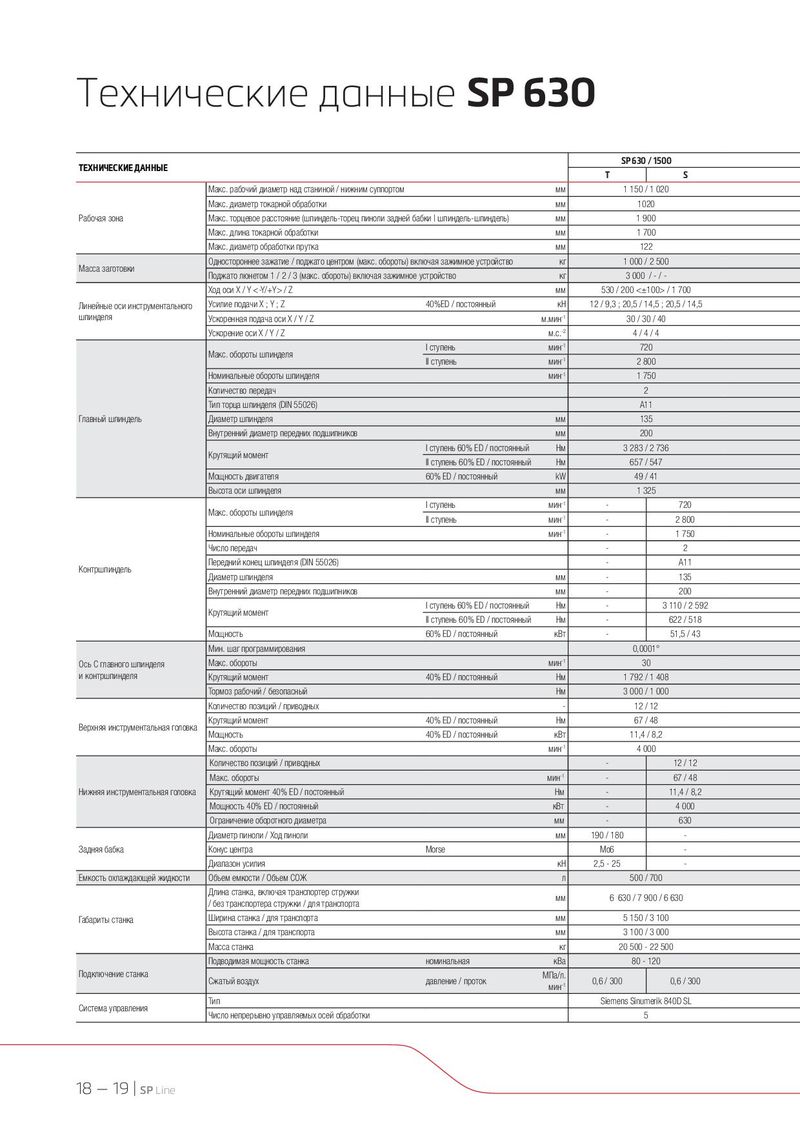

Технические данные SP 630 ТЕХНИЧЕСКИЕ ДАННЫЕ SP 630 / 1500 T S Макс. рабочий диаметр над станиной / нижним суппортом мм 1 150 / 1 020 Макс. диаметр токарной обработки мм 1020 Рабочая зона Макс. торцевое расстояние (шпиндель-торец пиноли задней бабки | шпиндель-шпиндель) мм 1 900 Макс. длина токарной обработки мм 1 700 Макс. диаметр обработки прутка мм 122 Масса заготовки Одностороннее зажатие / поджато центром (макс. обороты) включая зажимное устройство кг 1 000 / 2 500 Поджато люнетом 1 / 2 / 3 (макс. обороты) включая зажимное устройство кг 3 000 / - / - Xод оси X / Y <-Y/+Y> / Z мм 530 / 200 <±100> / 1 700 Линейные оси инструментального Усилие подачи X ; Y ; Z 40%ED / постоянный кН 12 / 9,3 ; 20,5 / 14,5 ; 20,5 / 14,5 шпинделя Ускоренная подача оси X / Y / Z м.мин-1 30 / 30 / 40 Ускорение оси X / Y / Z м.с.-2 4/4/4 Макс. обороты шпинделя I ступень мин-1 720 II ступень мин-1 2 800 Номинальные обороты шпинделя мин-1 1 750 Количество передач 2 Тип торца шпинделя (DIN 55026) A11 Главный шпиндель Диаметр шпинделя мм 135 Внутренний диаметр передних подшипников мм 200 Крутящий момент I ступень 60% ED / постоянный Нм 3 283 / 2 736 II ступень 60% ED / постоянный Нм 657 / 547 Мощность двигателя 60% ED / постоянный kW 49 / 41 Высота оси шпинделя мм 1 325 Макс. обороты шпинделя I ступень мин-1 - 720 II ступень мин-1 - 2 800 Номинальные обороты шпинделя мин-1 - 1 750 Число передач - 2 Контршпиндель Передний конец шпинделя (DIN 55026) - A11 Диаметр шпинделя мм - 135 Внутренний диаметр передних подшипников мм - 200 Крутящий момент I ступень 60% ED / постоянный Нм - 3 110 / 2 592 II ступень 60% ED / постоянный Нм - 622 / 518 Мощность 60% ED / постоянный кВт - 51,5 / 43 Мин. шаг программирования 0,0001° Ось С главного шпинделя Макс. обороты мин-1 30 и контршпинделя Крутящий момент 40% ED / постоянный Нм 1 792 / 1 408 Тормоз рабочий / безопасный Нм 3 000 / 1 000 Количество позиций / приводных - 12 / 12 Верхняя инструментальная головка Крутящий момент 40% ED / постоянный Нм 67 / 48 Мощность 40% ED / постоянный кВт 11,4 / 8,2 Макс. обороты мин-1 4 000 Количество позиций / приводных - 12 / 12 Макс. обороты мин-1 - 67 / 48 Нижняя инструментальная головка Крутящий момент 40% ED / постоянный Нм - 11,4 / 8,2 Мощность 40% ED / постоянный кВт - 4 000 Ограничение оборотного диаметра мм - 630 Диаметр пиноли / Ход пиноли мм 190 / 180 - Задняя бабка Конус центра Morse Mo6 - Диапазон усилия кН 2,5 - 25 - Емкость охлаждающей жидкости Объем емкости / Объем СОЖ л 500 / 700 Длина станка, включая транспортер стружки мм 6 630 / 7 900 / 6 630 / без транспортера стружки / для транспорта Габариты станка Ширина станка / для транспорта мм 5 150 / 3 100 Высота станка / для транспорта мм 3 100 / 3 000 Масса станка кг 20 500 - 22 500 Подводимая мощность станка номинальная кВа 80 - 120 Подключение станка Сжатый воздух давление / проток МПа/л. 0,6 / 300 0,6 / 300 мин-1 Система управления Тип Siemens Sinumerik 840D SL Число непрерывно управляемых осей обработки 5 18 — 19 | SP Line
