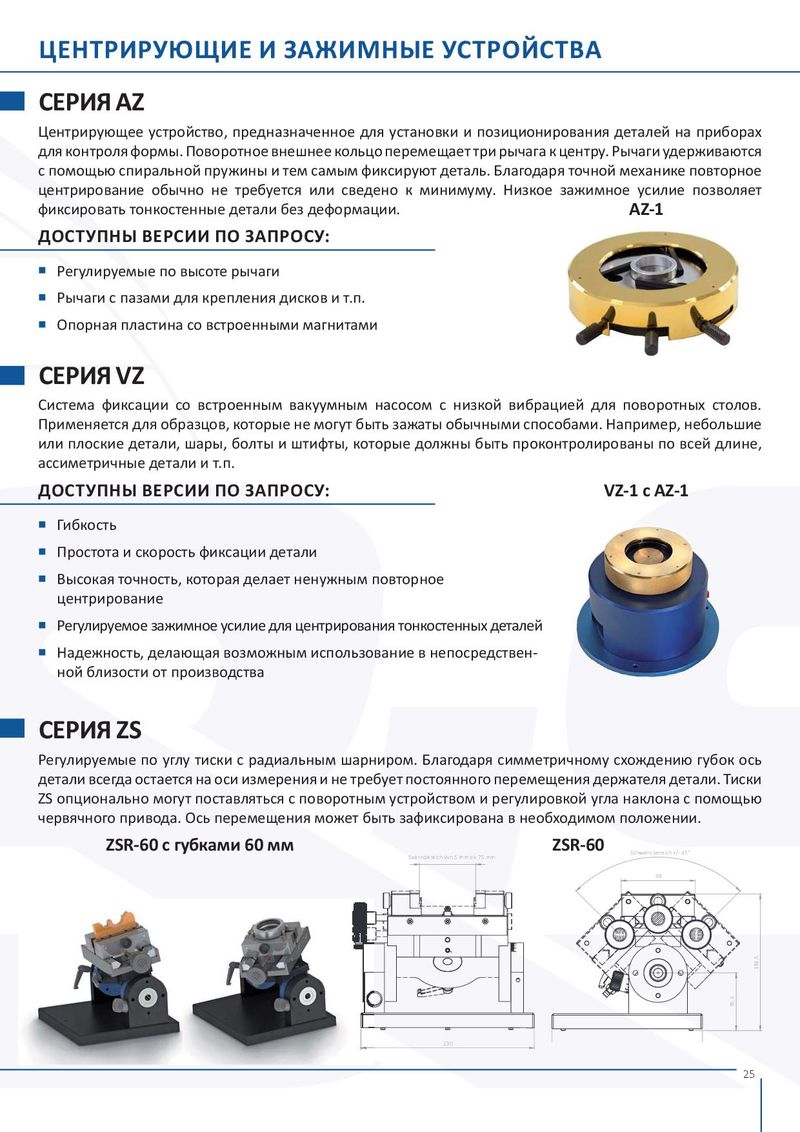

ЦЕНТРИРУЮЩИЕ И ЗАЖИМНЫЕ УСТРОЙСТВА СЕРИЯ AZ Центрирующее устройство, предназначенное для установки и позиционирования деталей на приборах для контроля формы. Поворотное внешнее кольцо перемещает три рычага к центру. Рычаги удерживаются с помощью спиральной пружины и тем самым фиксируют деталь. Благодаря точной механике повторное центрирование обычно не требуется или сведено к минимуму. Низкое зажимное усилие позволяет фиксировать тонкостенные детали без деформации. AZ-1 ДОСТУПНЫ ВЕРСИИ ПО ЗАПРОСУ: „ Регулируемые по высоте рычаги „ Рычаги с пазами для крепления дисков и т.п. „ Опорная пластина со встроенными магнитами СЕРИЯ VZ Система фиксации со встроенным вакуумным насосом с низкой вибрацией для поворотных столов. Применяется для образцов, которые не могут быть зажаты обычными способами. Например, небольшие или плоские детали, шары, болты и штифты, которые должны быть проконтролированы по всей длине, ассиметричные детали и т.п. ДОСТУПНЫ ВЕРСИИ ПО ЗАПРОСУ: VZ-1 с AZ-1 „ Гибкость „ Простота и скорость фиксации детали „ Высокая точность, которая делает ненужным повторное центрирование „ Регулируемое зажимное усилие для центрирования тонкостенных деталей „ Надежность, делающая возможным использование в непосредствен- ной близости от производства СЕРИЯ ZS Регулируемые по углу тиски с радиальным шарниром. Благодаря симметричному схождению губок ось детали всегда остается на оси измерения и не требует постоянного перемещения держателя детали. Тиски ZS опционально могут поставляться с поворотным устройством и регулировкой угла наклона с помощью червячного привода. Ось перемещения может быть зафиксирована в необходимом положении. ZSR-60 с губками 60 мм ZSR-60 Schwenkbereich +/- 45° Spannbereich von 5 mm bis 75 mm 98 181,5 76,5 230 25
